科研人員設計合成了一種新型發光材料（SBF-BP-DMAC）。研究了材料的晶體和電子結構、熱穩定性、電化學行為、載流子輸運、光致發光和電致發光性能。

SBF-BP-DMAC表現出聚集增強發光（AEE）行為，且在固態下有**的延遲熒光效應。此外，作者還發現該材料具備優良的雙極載流子傳輸能力。

這些特性使SBF-BP-DMAC可以作為OLEDs的發光材料和主體材料。以SBF-BP-DMAC為發光材料，非摻雜OLEDs的**電致發光（EL）效率為67.2 cd A –1 、65.9 lm W –1 和20.1％，而摻雜OLEDs的EL效率為79.1 cd A –1 、70.7 lm W –1 和24.5％。

作者將代表性的橙色磷光材料Ir(tptpy) 2 acac摻雜到SBF-BP-DMAC中用于OLEDs的制備，實現了88.0 cd A -1 、108.0 lm W -1 和26.8％的**的EL效率。

進一步，作者以上述橙色磷光發光層為基礎制備了二元熒光-磷光雜化暖白光OLED，正視EL效率高達69.3 cd A -1 、45.8 lm W -1 和21.0％。這些OLEDs在高亮度下的效率滾降幅度都很小。如此卓越的EL性能表明，多功能的SBF-BP-DMAC在顯示和照明領域有巨大的應用潛力。

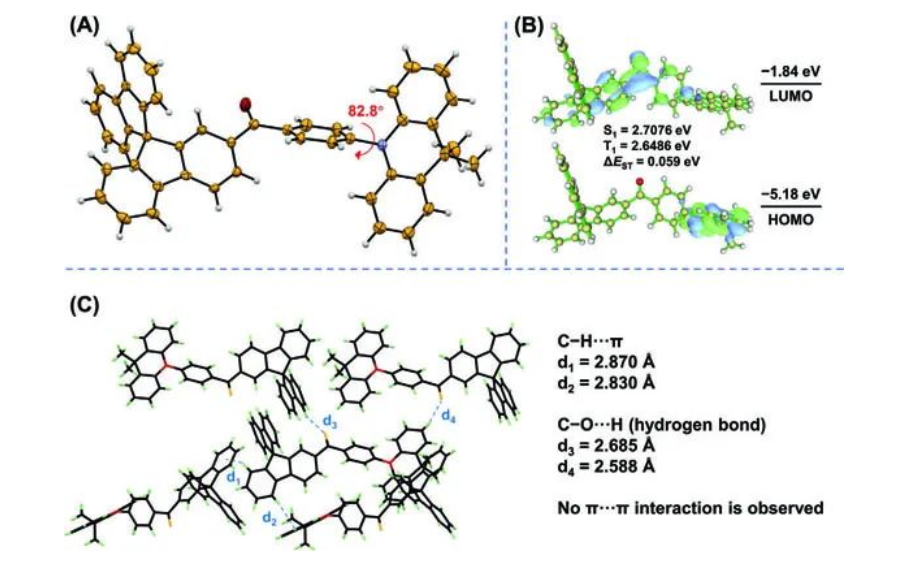

【圖文導讀】：圖1 SBF-BP-DMAC的結構表征

A）SBF-BP-DMAC的單晶結構；

B）SBF-BP-DMAC的前沿軌道理論計算；

C）SBF-BP-DMAC在晶體中的堆積方式和分子間相互作用。

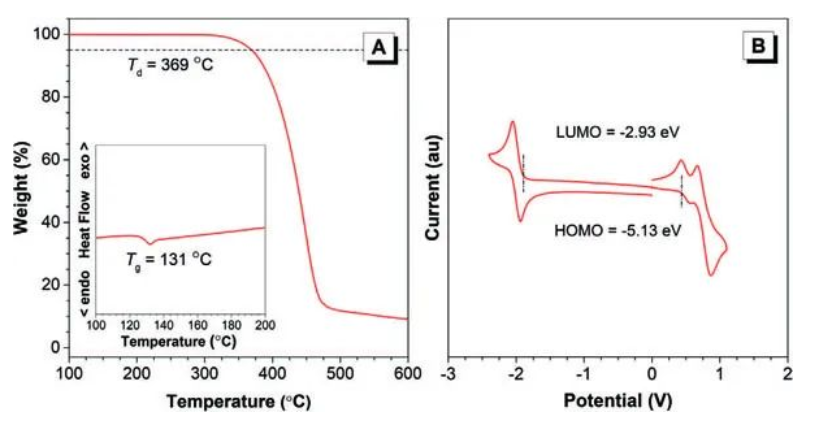

圖2 SBF-BP-DMAC的熱穩定性與循環伏安特性

A）SBF-BP-DMAC的熱重分析（TGA）和差示掃描量熱（DSC）曲線；

B）SBF-BP-DMAC的循環伏安曲線。

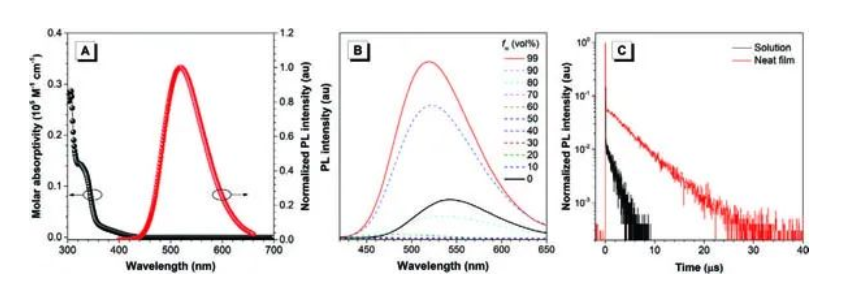

圖3SBF-BP-DMAC的光譜表征

A）SBF-BP-DMAC在THF溶液（10 -5 mol L -1 ）中的吸收光譜和SBF-BP-DMAC在純膜中的PL光譜；

B）SBF-BP-DMAC在不同水分數（f w ）的THF-水混合物中的PL光譜，其中SBF-BP-DMAC的濃度為10 -5 mol L -1 ；

C）SBF-BP-DMAC在10 -5 mol L -1 THF溶液和無氧條件下的純膜中的瞬態衰減PL光譜。

西安齊岳生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導延遲熒光（AIDF）材料，聚集誘導發光AIE材料的定制合成

雙極傳輸材料mCDtCBPy

TADF發光特性的oTE-DRZ

熱活化延遲熒光材料1,2,3,4-四(3,6-二叔丁基-9H-咔唑-9-基)噻吩5,5,10,10-四氧化物(4t-BuCzTTR)

基于螺芴氧雜蒽和苯并惡唑苯胺的新型主體材料SFX-2-BOA

SFX-2'-BOA

SFX-3'-BOA

香豆素衍生物3,3-′(1,3-苯基)雙(7-乙氧基-4-甲基香豆素)(mEMCB)

基于多共振熱活化延遲熒光材料與器件的研究進展

多共振熱活化延遲熒光(multi-resonance thermally activated delayed fluorescence,MR-TADF)材料

有機硼氮藍光發射體DABNA-1和DABNA-2

MR-TADF材料TBN-TPA

BN摻雜化合物B2-B4

藍色發射體v-DABNA

ADBNA-Me-Tip

ADBNA-Me-Mes

DABNA-NP-TB

MR-TADF材料Cz2DABNA-NP-M/TB

MR-TADF材料CzB2-M/P

熱活化延遲熒光材料CzDBA

溫馨提示：僅用于科研

小編zhn2022.01.20
