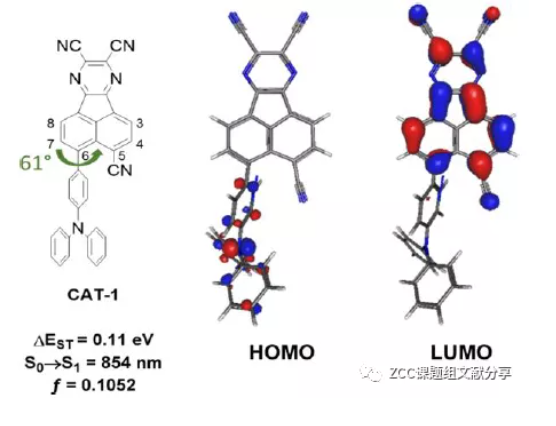

作者設計了一個簡單結構的分子CAT-1，在APDC-DTPA分子的基礎上用拉電子的CN基團來替換了其中一個供體。對比APDC-DTPA分子，它具有更加穩定的ICT狀態，**的提升了受體強度，從而獲得了一個巨大的紅移。這與作者的DFT/TD-DFT (B3LYP/6-31G*)計算結果吻合。

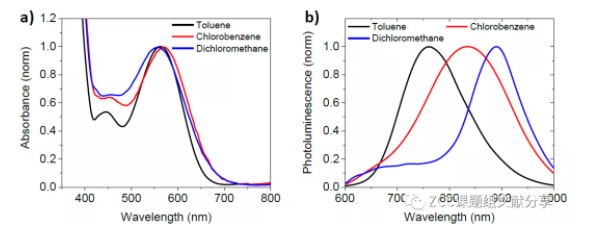

作者分別在稀溶液、摻雜蒸發膜以及由熱蒸發和滴鑄制成的均勻膜中研究了CAT-1的光物理性質。對比在甲苯、氯苯和二氯甲烷溶液中的發射發現明顯的正溶劑化顯色，在甲苯（λmax=770nm）和二氯甲烷（λmax=900nm）中的發射紅移了130nm，遠大于APDC-DTPA，通過這樣的對比體現在沒有聚集情況下該設計策略的**。

在將wt 10% CAT-1摻雜進CBP,在實驗中發現溫度越高（10~292K），延遲熒光壽命越長。同時，在氧氣的存在下，其熒光強度存在**的淬滅。作者還通過在低溫熒光及磷光光譜的數據計算了△EST=0.04eV。這些均證明了CAT-1的熱激活延遲熒光特性。同時，在增加CBP中CAT-1的質量分數時還發現，其發射波長也在增大，量子效率卻在降低，說明了CAT-1光致發光波長和量子效率之間存在著一種平衡。

研究者還進行了一系列電致發光的實驗，探究其作為OLED材料表現性能。純CAT-1在作為均勻蒸發膜的電致發光波長達到904nm, 這個波長大于此前所報道的所有TADF材料，比傳統熒光器件和磷光器件更具有競爭力。

長波長熱激活延遲熒光材料的設計中，傳統策略中多個供體的加入對于發射紅移的影響很小，反而增加了合成的復雜程度，所以應該聚焦于單個供體受體的D-A體系，加強受體的強度來達到一個巨大的紅移效果。此外，對于長波長區域的量子效率低的問題，作者認為可以通過結合一個更剛性的供體，來減少分子聚集引起的淬滅。這項工作設計出了一個前所未有大發射波長的TADF材料，為未來TADF材料的設計提供了一種新的思路。

原文鏈接：https://pubs.acs.org/doi/10.1021/jacs.9b09323

原文引用：DOI：10.1021/jacs.9b09323

西安齊岳生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導延遲熒光（AIDF）材料，聚集誘導發光AIE材料的定制合成

具有強共軛結構的綠色發光TADF聚合物(COPO2)

TADF聚合物（HOMO、COP-50、COP-10）

共軛聚合物PAPCC和PAPTC

BDPA型TADF聚合物的設計合成

ATD-Br2

共軛聚合物PCzATDx（x代表ATD單元的摩爾含量）

具有不同TADF單元的共軛聚合物PCzAPTx

TADF共軛聚合物PABPC

共軛聚合物（PCzA3PyB、PCzAB2Py和PCzAB3Py）

BDPA-TADF聚合物 (PFSOTTx)

BDPA型共軛聚合物PCzDPTx

具有接近正交構型的供體和受體的完全共軛聚合物ASFCN

綠色發光的TADF聚合物P(DMAC-Cp)

P(DMTRZ-Cp)聚合物

側鏈TADF聚合物PFDMPE-R01到PFDMPE-R10

紅光TADF聚合物（PCzDMPE-R03到PCzDMPE-R10）

TADF單元(PXZ-Pm-MeOCz)

深藍色TADF聚合物9,9-二甲基-10-苯基吖啶 (BDMAc)

藍色TADF聚合物(PBD)（PBD-0、PBD-5、PBD-10、PBD-15和PBD-20

DMAC-CNQ

FDMAC-CNQ

溫馨提示：僅用于科研

小編zhn2022.01.20
