zno：zn是極少數本身導電的熒光粉之一，是一種n型半導體，在低電壓(10～1000v)激發下具有很高的發光效率，可發射出波長范圍很寬的藍綠色光，發光峰值波長為500nm左右。由于zno：zn的發光光譜幾乎包含了整個可見光，可以用濾色片得到不同顏色的光，目前常用的除本身的藍綠色外，還有加濾色片得到的綠色、黃色和白色。

一種氧化鋅綠色熒光粉的制備方法，其特征在于，包括如下步驟：

(1)配制：以氧化鋅為主原料，將氧化鋅過篩，與稀土氧化物混合，其用量為氧化鋅質量的0.002～0.05％，在分散均勻后，得到預燒粉料；

(2)裝料：將配制好的粉料放入石英坩堝，在其上均勻鋪上一層硫化物，用石英蓋把坩堝蓋嚴，不留縫隙；

(3)燒結：將步驟(2)的坩堝放入高溫爐中，燒結溫度為800～1250℃，燒成時間為1～6h；  (4)選粉：將燒成后的粉除去表面硫化物，再在紫外燈照射下，去除不發光或發光異常的粉體及雜質，得到合格粉料；

 (5)水洗：將合格粉料在去離子水下沖洗，并過篩，把過篩好的熒光粉繼續水洗，去離子水用量為熒光粉質量的5～10倍，水洗次數為3～5次，水洗后，將熒光粉在100～150℃下烘干。

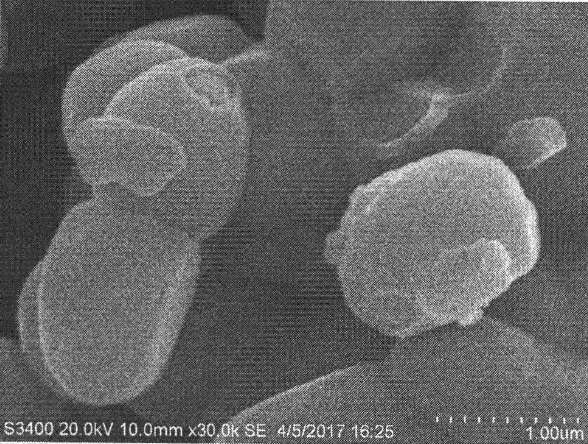

以下是各種長余輝納米熒光粉產品目錄

溫馨提示：西安齊岳生物科技有限公司供應的產品僅用于科研，不能用于人體和其他商業用途axc
