實(shí)驗(yàn)通過測試不同反應(yīng)時(shí)間(1~120 min)反應(yīng)液的吸收譜監(jiān)測了Li: InP、Zn: InP量子點(diǎn)的生長過程, 從圖1(a)和(b)可以看出, InP量子點(diǎn)的吸收譜隨生長時(shí)間的延長而紅移, 這與文獻(xiàn)報(bào)道的InP量子點(diǎn)的生長規(guī)律一致, 也說明量子點(diǎn)尺寸在逐漸增大。另外, 根據(jù)圖1(a)和(b)中吸收譜紅移的速度可以大概判斷出: 在反應(yīng)開始的10 min內(nèi), 量子點(diǎn)的生長速度很快; 隨后10~30 min時(shí)間內(nèi), 生長速度逐漸減慢; 在最后60~120 min內(nèi), 量子點(diǎn)幾乎不再生長。鑒于反應(yīng)時(shí)間繼續(xù)延長至90 min和120 min時(shí)吸收譜幾乎不再紅移, 為了統(tǒng)一反應(yīng)條件, 后續(xù)實(shí)驗(yàn)均選擇生長時(shí)間為60 min。從圖1(c)和(d)可以看出, Li摻雜、Zn摻雜InP量子點(diǎn)的吸收峰的半高寬較窄, 表明所合成的量子點(diǎn)尺寸均勻; 隨著Li或Zn的摻雜濃度從0.1增至0.3, Li: InP、Zn: InP量子點(diǎn)的吸收譜逐漸藍(lán)移, 并且藍(lán)移幅度為65 nm, 這說明通過Li離子或Zn離子成核摻雜的方法可以促進(jìn)短波長InP熒光量子點(diǎn)的合成。

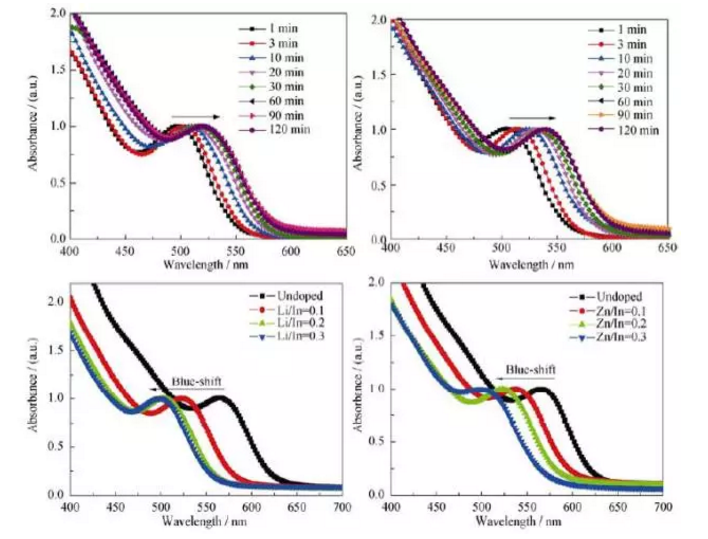

圖1 不同生長時(shí)間(a)Li: InP和(b)Zn: InP量子點(diǎn)的吸收譜, 不同摻雜濃度(c)Li: InP和(d)Zn: InP量子點(diǎn)的吸收譜

西安齊岳生物可以合成各種復(fù)雜定制類的核殼型熒光量子點(diǎn)產(chǎn)品，我們的產(chǎn)品涉及到各種的多肽、蛋白、多糖修飾的熒光量子點(diǎn)產(chǎn)品，齊岳生物提供產(chǎn)品的熒光量子產(chǎn)率高，質(zhì)量穩(wěn)定，價(jià)格較為便宜 如需要的可以可以直接聯(lián)系我們。
