近年來，將碳材料與磁性納米顆粒復(fù)合制備碳基磁性吸波劑成為了國內(nèi)外的研究熱點(diǎn)。目前，已經(jīng)有大量的文獻(xiàn)報(bào)道了碳基磁性吸波劑的研究。

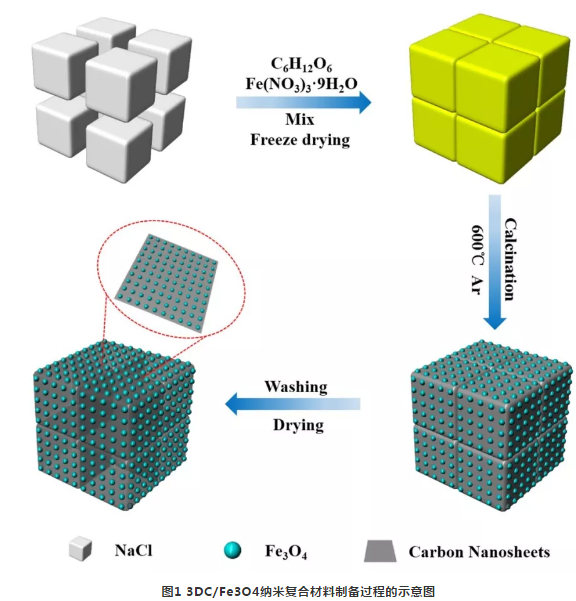

本文以九水硝酸鐵為鐵源、無水葡萄糖為碳源、氯化鈉為模板，通過冷凍干燥和高溫煅燒的方法成功制備了三維碳網(wǎng)絡(luò)負(fù)載四氧化三鐵納米顆粒（3DC/Fe3O4）復(fù)合粉末，

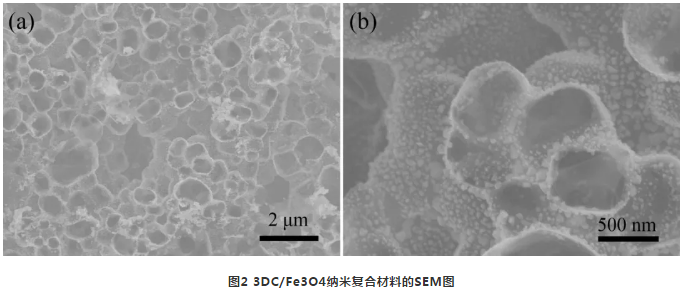

作為吸波劑材料（圖1）3DC/Fe3O4具有相互連通的三維多孔網(wǎng)絡(luò)狀結(jié)構(gòu)（圖2），這種特殊的結(jié)構(gòu)不僅可以減輕材料的質(zhì)量，也能夠?yàn)殡姶挪ㄔ诓牧蟽?nèi)部的多次反射和衰減提供更多的通道。

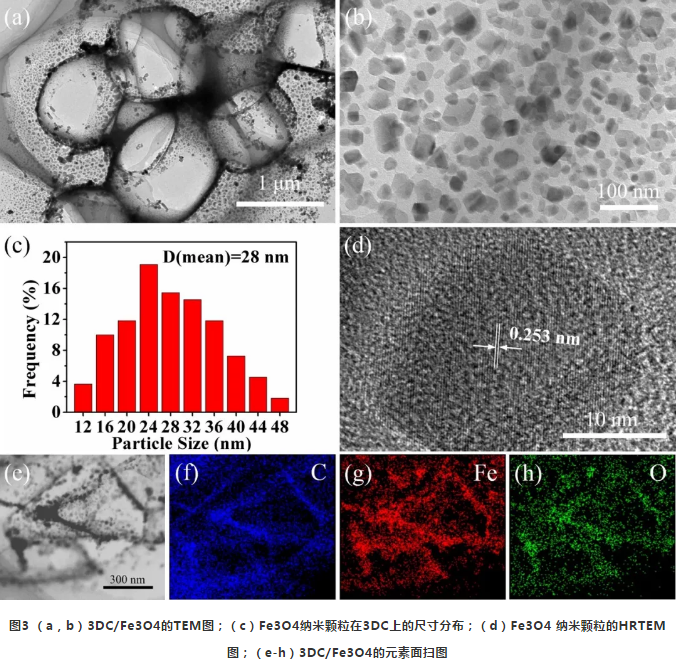

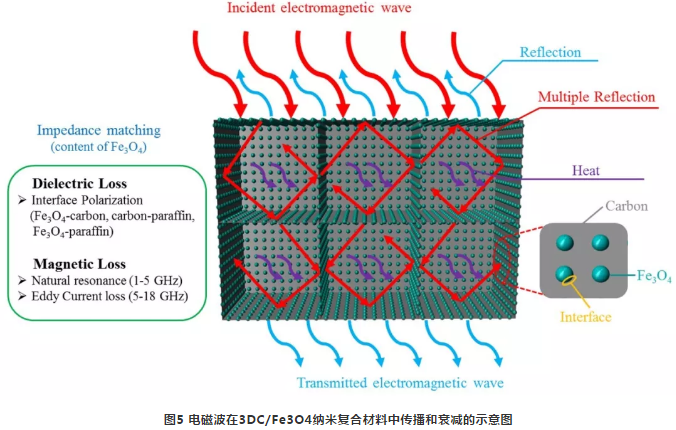

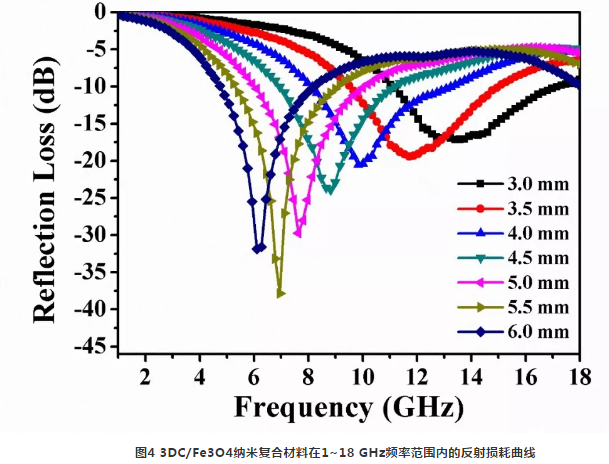

Fe3O4納米顆粒在碳基體上分布均勻，沒有出現(xiàn)脫落和團(tuán)聚的現(xiàn)象，其粒徑分布在10~50 nm之間，平均約為28 nm（圖3）。當(dāng)3DC/Fe3O4在石蠟基體中的填充量僅為20 wt%時(shí)，材料表現(xiàn)出了良好的吸波性能（圖4）：在3~6 mm厚度范圍內(nèi)，材料的反射損耗（RL）最小值均在-10 dB以下，**吸收帶寬可以達(dá)到 12.24 GHz（4.91~17.15 GHz）；當(dāng)厚度為3 mm時(shí)，材料的**吸收帶寬達(dá)到了5.95 GHz（11.2~17.15 GHz），覆蓋了大部分的 Ku 波段；當(dāng)厚度為5.5 mm時(shí)，材料在6.95 GHz處具有最小的反射損耗-37.8 dB。3DC/Fe3O4的良好吸波性能主要?dú)w因于良好的阻抗匹配、強(qiáng)的介電損耗能力以及特殊的三維多孔結(jié)構(gòu)（圖5）。

三維碳網(wǎng)絡(luò)負(fù)載四氧化三鐵納米顆粒（3DC/Fe3O4）復(fù)合粉末的圖文導(dǎo)讀介紹
