具有TPE側基的N-丙炔胺單體M1聚合形成AIE材料（聚合物P1）的合成

在螺旋聚合物鏈側基上引入了TPE分子，即具有聚集誘導發光性質的側基結構，實現了其在固體膜態下的強CPL發射。

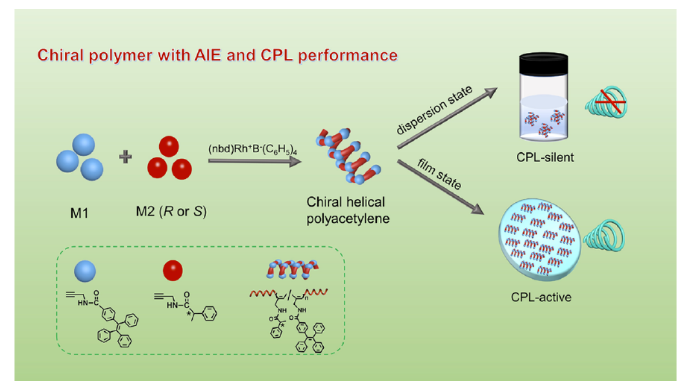

如圖1所示，作者合成了具有TPE側基的N-丙炔胺單體M1，該單體聚合后所得到的聚合物P1有明顯的AIE性質，無CD信號。這表明P1是一個非手性聚合物，其主鏈上的左手、右手螺旋是等量存在的。隨后，作者將M1與手性乙炔單體M2共聚制備了螺旋聚乙炔。

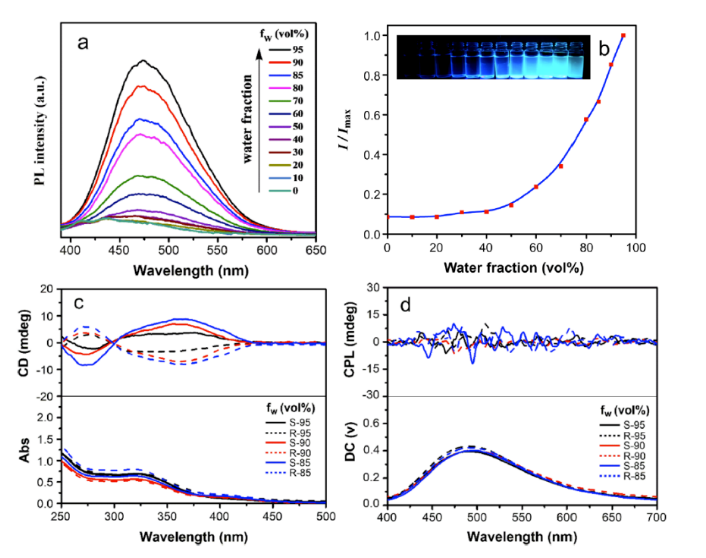

如圖3所示，隨著含水率的增加，共聚物的熒光強度會逐漸增大。此外，由于聚合物骨架的高穩定性，在這種情況下沒有發生明顯的波長變化。同時，聚合物溶液相應的CD強度隨含水量的增加而略有下降，這是由于水的極性較強，在一定程度上破壞了聚合物主鏈單手螺旋結構。值得注意的是：雖然該共聚物分散體既具有手性又具有熒光性能，滿足了制備CPL材料的基本元素，但在該分散體中未觀察到明顯的CPL性質。結果表明，螺旋型聚合物主鏈和TPE側鏈之間沒有**的手性轉移。
