通過選擇性調控紅光TADF分子（PXZ-AQPy，PXZ-AQPhPy）發光偶極取向來提高紅光TADF材料器件效率的策略
科研人員合作報道了一種通過選擇性調控分子發光偶極取向來提高紅光TADF材料器件效率的策略。

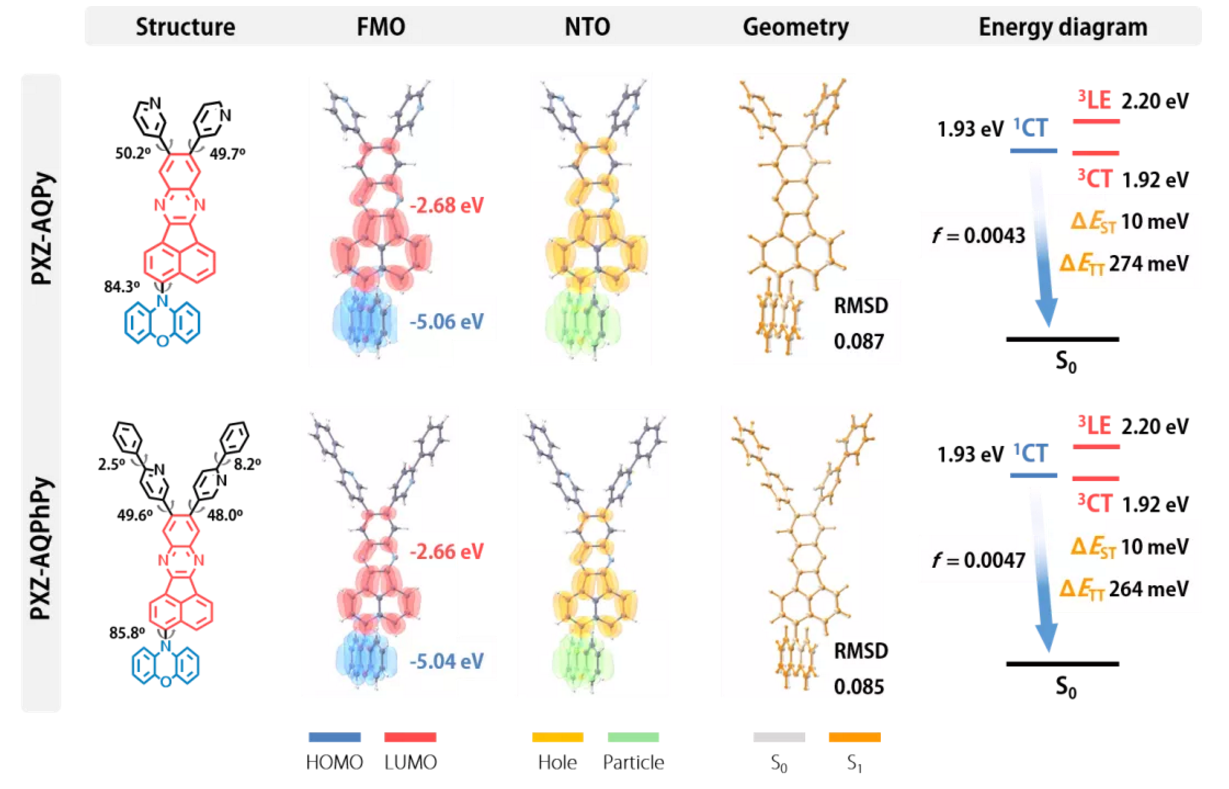

該工作選用了具有較強給電子能力的吩噁嗪（PXZ）作為電子給體基團，同時選用大剛性平面的雜環芳烴苊并[1,2-b]喹喔啉為受體基團，并通過單鍵使給受體直接相連，**程度地降低了分子的非輻射躍遷速率。所得分子PXZ-AQPy通過在受體端連接苯環，可以進一步拓展分子的長軸性并衍生得到PXZ-AQPhPy。理論計算表明兩個化合物都具有剛性結構，且能級和軌道分布基本相同。

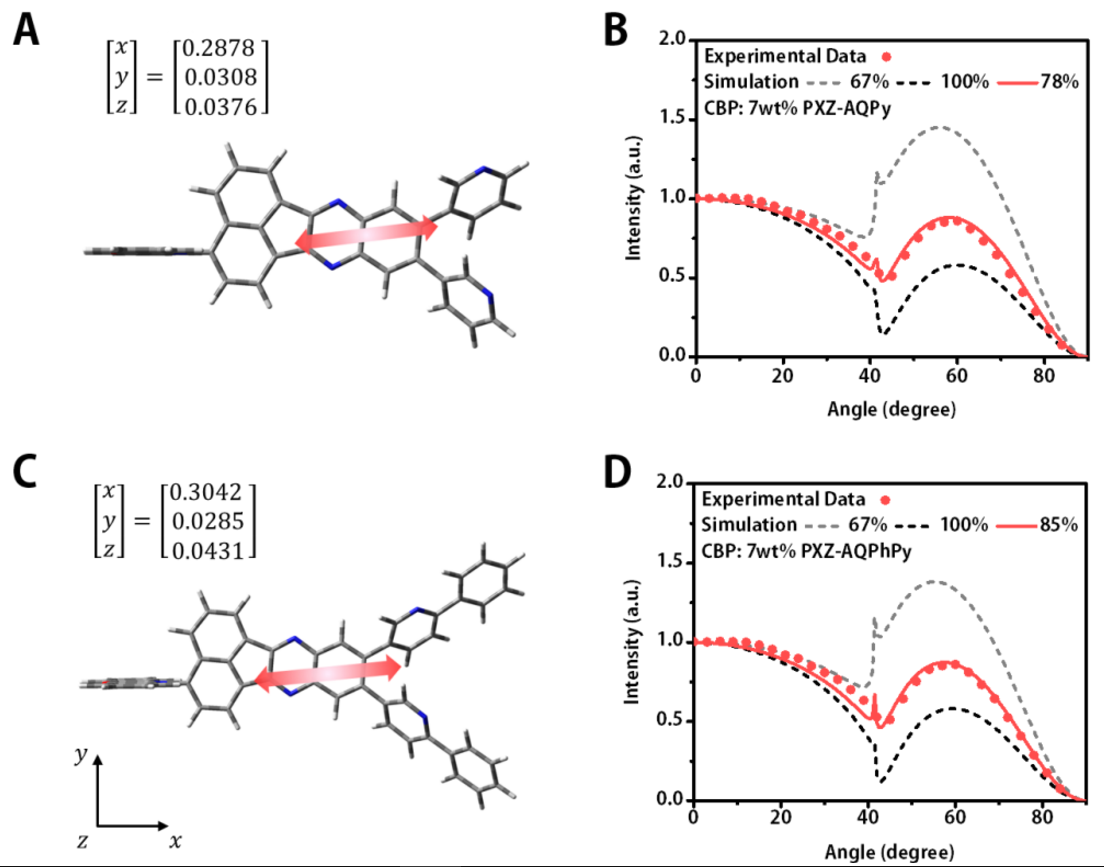

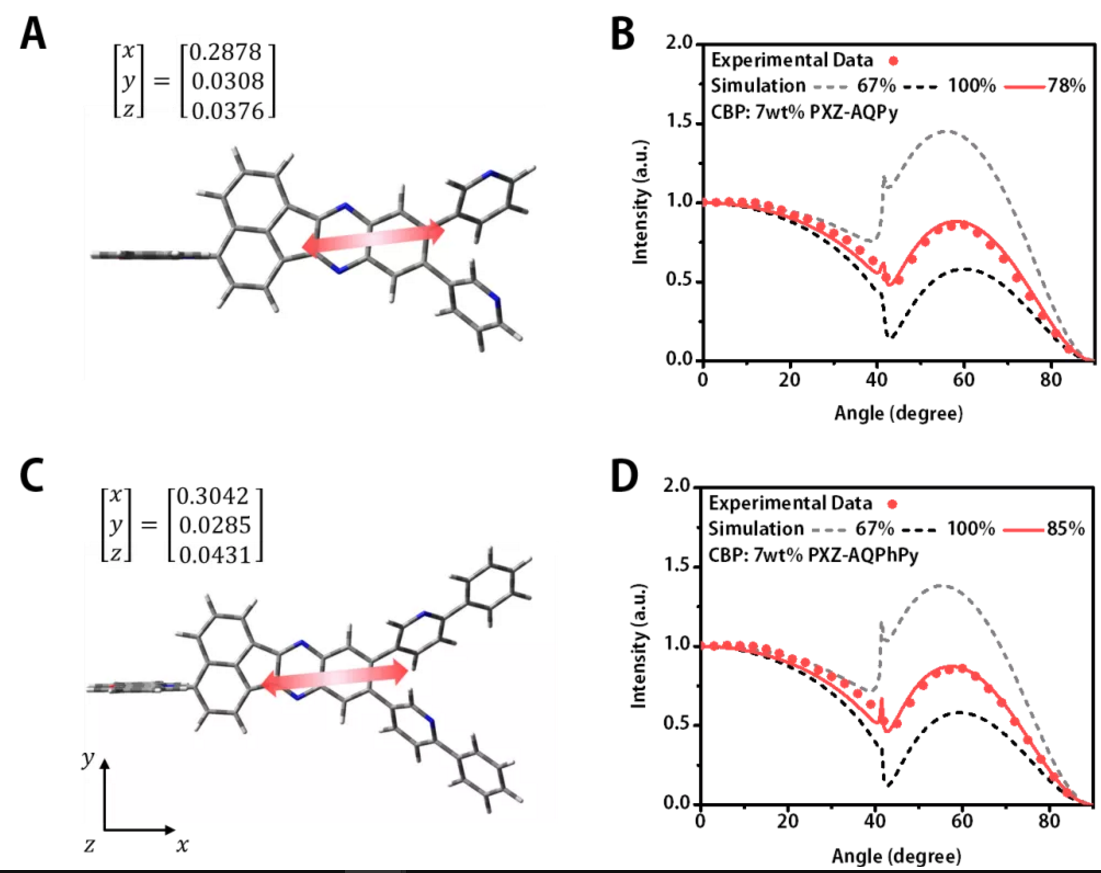

圖2. 化合物分子的躍遷偶極矩和發光偶極取向水平比例
激發態諧振分布計算結果表明，兩個紅光分子都具有沿著長軸方向的躍遷偶極矢量，相比于PXZ-AQPy，PXZ-AQPhPy分子具有更大的x成分和更高的發光偶極水平取向（85%），因此更有利于光輸出耦合效率的提高。
圖3. 器件的結構和材料的電致發光性能
將發光材料作為客體摻雜于CBP薄膜中，制備了如圖3所示的紅光摻雜器件，其中PXZ-AQPhPy取得了19.6%的最高外量子效率，在已報道的相同光色的OLED中屬于較高的電致發光效率。本研究通過合理的分子設計調節了分子的發光偶極取向，為設計**率紅光TADF材料提供了一種簡單**的策略。
西安齊岳生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導延遲熒光（AIDF）材料，聚集誘導發光AIE材料的定制合成
TADF發光材料2,4-二苯基-6-(4-(1,3,6,8-四甲基-)咔唑-9-基)苯基)煙腈(tMCzPN)
TADF材料oPTBC 發光峰為561 nm
oATBC 發光峰509 nm
oSTBC 發光峰497 nm
mPTBC 發光峰518 nm
mATBC 發光峰480 nm
mSTBC 發光峰474 nm
藍光TADF客體材料SFC
藍光TADF材料p DCZTZ
基于2,6-二氟苯腈為受體單元的咔唑衍生物2,6-(3,6-二叔丁基)咔唑苯腈(2tBuCzBN)
2,3,5,6-四(3,6-二叔丁基)咔唑-4-氟苯腈(4tBuCzFBN)
2,3,5,6-四(3,6-二叔丁基咔唑)-1,4-二(對甲基硫酚)苯((MePhS)2tBuCz)
2,3,5,6-四咔唑-3-甲基砜苯(MePhS02Cz)
咔唑為給體單元合成化合物(CzBN(4-S-Br)
咔唑為給體單元合成化合物CzBN(4-S-Py))
溫馨提示：僅用于科研
小編zhn2022.01.22
齊岳微信公眾號
官方微信
庫存查詢
