圖1. 作者在本文中重點研究以Cz-B作為母體結構的MR分子。在中部氮原子的同位加入額外的供電子基團，如咔唑，被證明是獲得紅移發射的一種策略。通過這一設計原則可以擴展到更大的融合多環π體系，首次實現了深紅色MR-TADF。

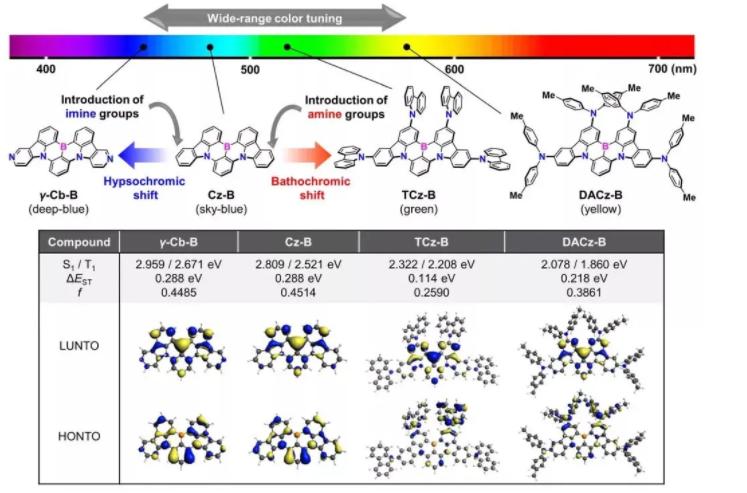

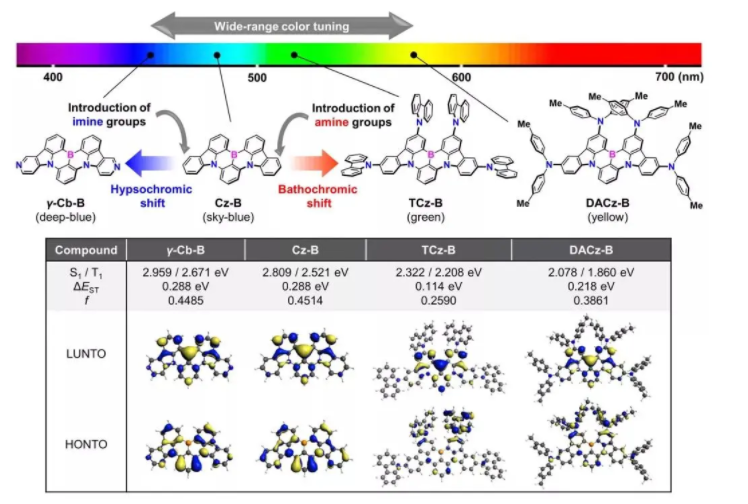

**，作者合成了四種類似的材料，γ-Cb-B、Cz-B、TCz-B和DACz-B，以驗證方法的實用性。根據密度泛函理論(DFT)計算的預測，對于γ-Cb-B，用γ-咔啉(吡啶并[4,3-b]吲哚)亞胺取代Cz-B的兩個咔唑亞基，使分子具有更高的S1和T1能量，從而具有更短的發射波長，同時保持固有的MR分子的優勢特征。

圖2. a) 四個MR-TADF發射器在脫氧甲苯溶液(10-5 M)中的紫外/可見吸收(左)和熒光光譜(右)。b) 溶液在365 nm紫外光照下發出的深藍色至黃色輻射圖片。c) 在摻雜濃度為1 wt%時，在oCBP (γ-Cb-B)或mCBP (Cz-B, TCz-B和DACz-B)基質中4個MR-TADF發射體摻雜薄膜的穩態PL譜和d) 瞬態PL衰減曲線。e) 真空沉積在石英襯底上的摻雜薄膜的PL圖像。

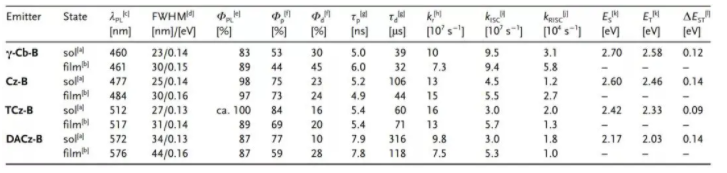

表1. MR-TADF發射器的光物理性質。Stokes位移低至17-32 nm，即分子基態(S0)和激發態S1之間的幾何變化小，**導致光譜半峰寬(full width at half-maximum, FWHM)非常小(23-34 nm或0.13-0.14 eV)。根據其熒光和磷光峰估算，四種化合物的ΔEST值低至0.09-0.14 eV。

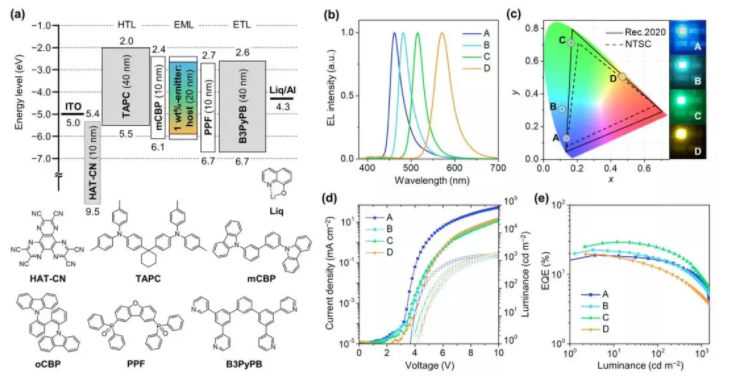

圖3.a) 以γ-Cb-B、Cz-B、TCz-B和DACzB為MR-TADF發射器的OLEDs材料的能級圖和化學結構。b) 在1 mA cm-1下測量的EL光譜。c) 電致光發射圖像及其在CIE色度圖中的顏色坐標。d) 電流密度-電壓-亮度(J-V-L)特性和e) 器件的外部量子效率(external electroluminescence quantum efficiency, EQE) L plots圖。

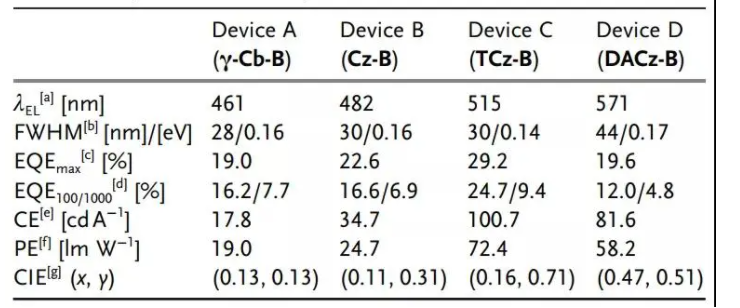

表2. OLED器件的EL性能對比。其中，λEL代表1 mA cm-1下的EL**發射峰位置，CE代表**電流效率，PE為**功率效率，CIE為電致發光的CIE色度坐標。
