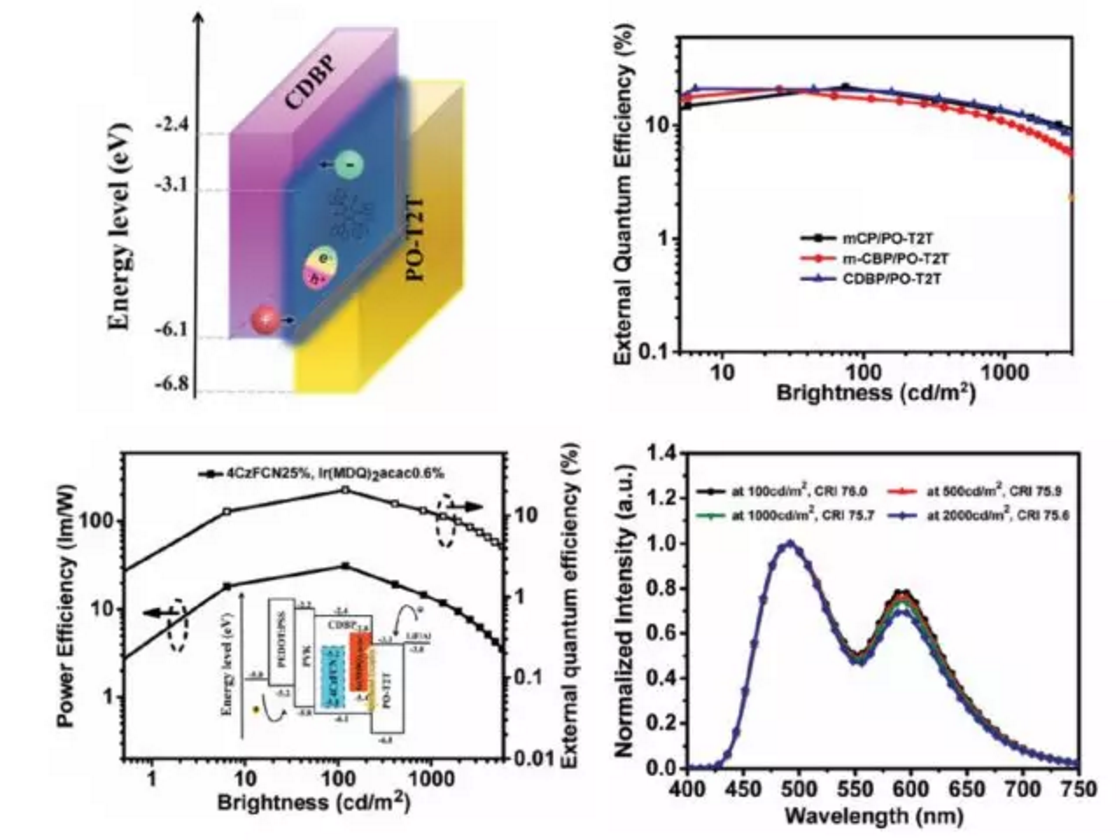

報道了三種具有TADF屬性的高三重態能級的界面基激復合物主體: CDBP/PO-T2T, mCP/PO-T2T和m-CBP/PO-T2T。通過將這三種界面基激復合物主體引入溶液法TADF-OLED的制備，實現了**外量子效率超過20%，并且具有低的驅動電壓和非常緩慢的效率衰減特性的溶液法OLED器件。另外，基于這一體系，通過摻入另一紅光磷光材料制備了基于TADF藍光材料的外量子效率超過20%的顏色穩定的白光溶液法OLED器件。這是目前基于藍光TADF發光分子的白光溶液法OLED所報道的最**率。

本文亮點：

? 報道了三種可溶的具有TADF屬性的高T₁界面基激復合物主體；

? 將其引入藍光TADF-OLEDs的溶液法制備，實現了**外量子效率（超過20%），并且解決了目前溶液法制備TADF-OLEDs驅動電壓高和效率衰減大的問題；

? 更近一步，引入紅光磷光發光分子，溶液法制備了高性能且色穩定性高的白光OLED器件。

圖文解析

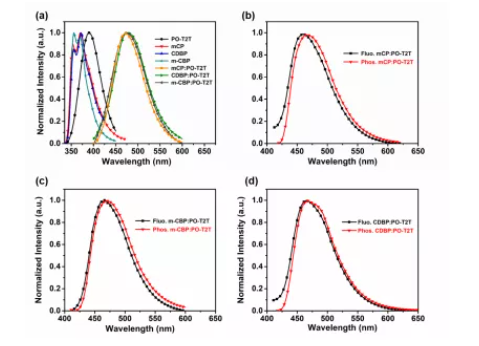

通過PL光譜可以看出，混合薄膜相比單體材料出現了新的半波峰寬較寬的單峰波形。證明在溶液法中，存在分子間的電荷轉移。并且通過混合薄膜的低溫熒光和磷光光譜可以看出，三者低溫熒光和磷光光譜幾乎重合，Est分別為40，50 和30 meV, 證明其具有TADF屬性。從起始位置計算出三者的三重態能級分別為2.91，2.92和2.92 eV。通過PL、低溫熒光和磷光光譜看出三種基激復合物具有作為高T₁，TADF屬性的基激復合物主體的潛力。

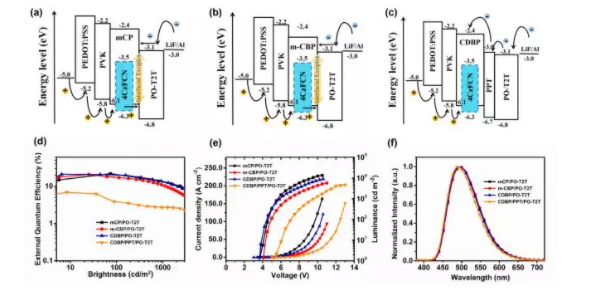

為了更進一步將界面激基復合物主體應用到溶液法，基于CDBP/PO-T2T體系，通過加入磷光紅光分子Ir(MDQ)₂acac得到白光溶液法器件。白光OLED的**外量子效率達到20.8%，是目前報道的基于藍光TADF分子的溶液法白光的效率，并且器件在100 cd/m²和1000 cd/m²亮度下仍保持20.2%和11.8%的EQE，具有很低的效率衰減特性。同光白光在不同工作亮度下的PL光譜可以看出，白光器件在工作亮度下光譜變化不大，色穩定性高。

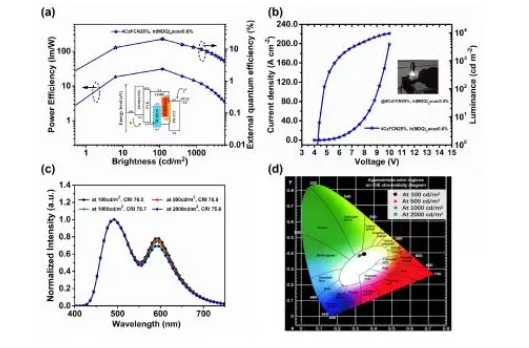

圖三: a)基于CDBP/PO-T2T體系的白光器件結構及他們的各層能級和EQE/PE-亮度曲線; b)1000亮度下白光器件發光圖及去J-V-L曲線; c)不同亮度下白光光譜圖; e)不同工作亮度下的 1931 CIE坐標圖

研究小結

將界面基激復合物主體引入溶液法OLED器件制備中去，解決了目前藍光TADF-OLEDs溶液法驅動電壓高，效率衰減大的問題，制備了**外量子效率超過20%的高性能溶液法白光和藍光器件，為溶液法OLED器件結構的優化提供了思路。

文章鏈接：https://pubs.rsc.org/en/content/articlelanding/2019/tc/c9tc03468d#!divRelatedContent&articles

西安齊岳生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導延遲熒光（AIDF）材料，聚集誘導發光AIE材料的定制合成

IndCzpTr-1藍光TADF材料

IndCzpTr-2藍光TADF材料

3,7-DPTZ-DBTO2

TADF分子SFI34oTz

TADF分子SFI34mTz

TADF分子SFI34pTz

TADF分子SFI34PhTz

TADF分子SFI23mTz

TADF分子SFI23pTz

TADF分子SFI12pTz

藍光TADF材料(InCz34DPhTz)

藍光TADF分子(InCz23DPhTz)

藍光TADF分子(InCz23DMeTz)

藍光TADF分子(InCz23FlTz)

Ac-46DPPM

Ac-26DPPM

TADF分子(SFI34pPM)

TADF分子(SFI23pPM)

TADF分子(3CzPhpPM)

溫馨提示：僅用于科研

小編zhn2022.01.21
