以三(三唑)并三嗪衍生物為藍光材料，通過優化空穴傳輸層厚度，**地提升了藍光器件的發光效率；在此基礎上，進一步以環金屬銥配合物為紅色磷光摻雜劑，優化發光層的摻雜比例和厚度制備了**的單發光層溶液加工型雜化白光器件。

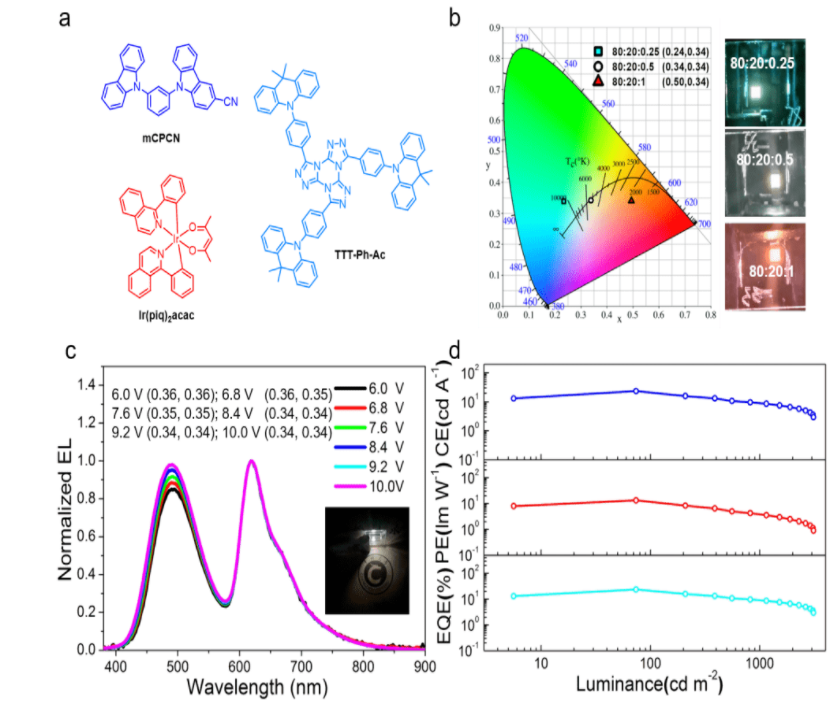

Figure. a) Molecular structure; b) CIE coordinates and device pictures; c) EL spectra and CIE coordinates at different voltages. The inset is the WOLED device picture; d) efficiency–L characteristics.

為了提高溶液加工型WOLED器件性能，開發了一類新型的藍光TADF分子TTT-Ph-Ac；并通過改變空穴傳輸層的厚度，調節器件的載流子傳輸平衡，**地提升了TADF藍光器件的效率；在此基礎上，摻雜商用紅色磷光客體，改變發光層的厚度，制備了**的溶液加工型WOLED。

由于三(三唑)并三嗪(TTT)單元較大的剛性平面幾何結構有利于**分子的非輻射躍遷，因此化合物TTT-Ph-Ac有望成為一種很有前途的TADF藍光材料。然而在前期的研究工作中，這種材料制作的器件效率均不高。

因此，作者對基于TTT-Ph-Ac的器件結構(空穴傳輸層)進行了優化。研究結果表明在該器件中的載流子注入/傳輸平衡對器件性能影響**。基于TTT-Ph-Ac的TADF藍綠光器件的EQEmax達23.23%。在此基礎上，作者進一步以TTT-Ph-Ac作為藍光摻雜劑，銥配合物為紅光摻雜劑，制備了單發射層雜化WOLED。通過優化發光層的材料摻雜比和厚度，WOLED獲得了**的器件性能，其EQEmax為22.57%，相關色溫（CCT）為5000 K，顯色指數（CRI）為73。

在該研究中，作者認為在電激發后，主體mCPCN分別與藍/紅光摻雜劑發生了**的F?rster能量轉移(FET)。并且，由于相對較高的摻雜濃度，主體和藍色TADF材料之間也會發生Dexter能量轉移(DET)。因此，在主體和藍色摻雜劑TTT-Ph-Ac之間存在完全的能量轉移，從而獲得雜化WOLED中的天藍光發射。

另一方面，由于合適的HOMO和LUMO能級，紅色摻雜劑Ir(piq)2acac中也可以直接產生激子，獲得紅光發射，進而實現了雜化白光發射。該項研究表明基于三(三唑)并三嗪(TTT)單元的TTT-Ph-Ac是一類較好的TADF藍光材料，并通過優化載流子傳輸及激子復合區域可**獲得**的溶液加工型TADF-磷光雜化WOLED。

相關結果發表在Advanced Optical Materials上。論文**作者為碩士研究生陳欣睿，通訊聯系人為常州大學材料學院王亞飛教授、朱衛國教授和韓國成均館大學的Jun Yeob Lee教授。

西安齊岳生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導延遲熒光（AIDF）材料，聚集誘導發光AIE材料的定制合成

基于三苯基磷氧的熱激發延遲熒光藍光客體材料

pxz-trz

bis-PXZ-TRZ

tri-PXZ-TRZ

ppz-3tpt

dhpz-2bi

dhpz-2bn

dpa-trz

ppz-dpo

pxzdso2

PPZ-3TPT、PPZ-4TPT、PPZ-DPS或PXZ-DPS、DMAC-DPS

大于約580nm且小于或等于約610nm的紅色延遲熒光材料mpx2bbp

ppz-dps

dhpz-2btz

dhpz-2trz

tpa-dcpp

溫馨提示：僅用于科研

小編zhn2022.01.20
