采用后功能化的方法,向聚咔唑/三苯胺主鏈上掛接TADF發(fā)光單元和主體單元,得到了幾種"自主體"聚合物TADF發(fā)光材料.采用MALDI-TOFMS,1H NMR,FT-IR,GPC,DSC,TG,UV-Vis,PL,CV等方法對中間體及目標產(chǎn)物結構和性能進行表征.旋涂目標產(chǎn)物作為非摻雜的發(fā)光層,制備OLED器件并測試其性能.兩個帶有疊氮基團的聚合物骨架分子(PCz-N3,PTPA-N3)的合成與表征.

通過帶有疊氮(-N3)端基的雙溴咔唑單體(Cz-N3)分別與雙硼酯咔唑單體(Cz-BO)或雙硼酯三苯胺單體(TPA-BO)之間的Suzuki偶聯(lián)聚合反應,得到了兩個帶有疊氮基團的聚合物骨架分子PCz-N3和PTPA-N3.

GPC顯示PCz-N3和PTPA-N3的數(shù)均分子量分別為5.3×103和6.3×103,UV-Vis,PL測試結果顯示PCz-N3和PTPA-N3具有較寬的帶隙和藍光發(fā)射,可作為聚合物骨架來構建側鏈型TADF發(fā)光聚合物.

PCz-mCP-PxzTrz-X(X=0,10,20,30,40)系列TADF聚合物的合成與表征.

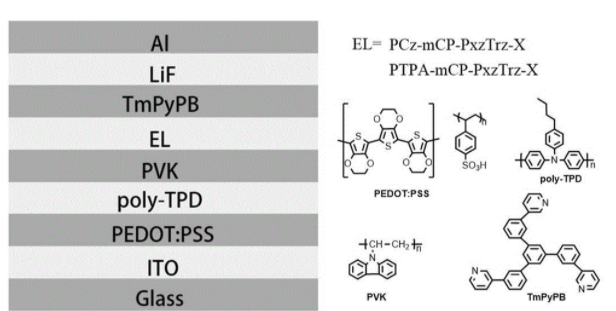

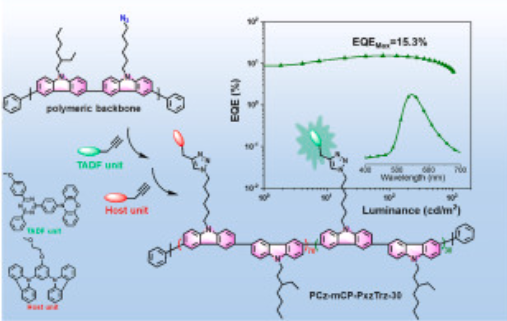

合成了帶有炔基的三嗪基綠光TADF功能化合物PxzTrz-Alk與帶有炔基的主體功能化合物mCP-Alk.選用PCz-N3為分子骨架,按照不同的投料比,使PxzTrz-Alk和mCP-Alk依次與PCz-N3進行點擊反應,得到了一系列側鏈型TADF聚合物PCz-mCP-PxzTrz-X(X=0,10,20,30,40,其中X代表PxzTrz-Alk在兩種含炔基功能化合物投料中所占百分比;當X=0,記為PCz-mCP).1HNMR,FT-IR和MALDI-TOF MS結果表明成功制備了 PCz-mCP-PxzTrz-X.DSC顯示所有PCz-mCP-PxzTrz-X的玻璃化轉變溫度(Tg)在135℃以上.它們的PL光譜都顯示綠光發(fā)射.發(fā)射波長(λmax)位于527～544 nm之間.它們的熒光量子產(chǎn)率在19.1%～23.5%之間.旋涂法制備PCz-mCP-PxzTrz-30作為非摻雜的發(fā)光層,得到OLED器件的啟亮電壓為5.7 V,亮度為676.4 cd/m2,電流效率為1.0 cd/A.

西安齊岳生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導延遲熒光（AIDF）材料，聚集誘導發(fā)光AIE材料的定制合成

PTPA-N3

PxzTrz-Alk和mCP-Alk

PCz-mCP-PhCzTXO-10 TADF聚合物

帶有炔基的噻噸酮基綠光TADF功能化合物PhCzTXO-Alk

端基為疊氮基團的功能化合物PXZ-Trz-N3

TADF分子CRA-PXZ-Trz

化合物RES-PXZ-Trz

溫馨提示：僅用于科研

小編zhn2022.01.18
