基于咔唑和3,3'-二甲基二苯醚共聚物主鏈的紅光TADF聚合物PCzDMPE-R03 ~ PCzDM PE-R10

紅光熱活化延遲熒光(TADF)聚合物PCzDMPE-R03~PCzDMPE-R10

PCzDMPE-R03

PCzDMPE-R07

PFDMPF-R05

PCzDMPE-R10

近期，在共軛高分子聚芴的基礎(chǔ)上，我們通過(guò)3,3'-二甲基二苯醚來(lái)調(diào)控主鏈的共軛長(zhǎng)度，

將三線態(tài)能級(jí)由2.16 eV提高到2.58 eV. 相應(yīng)的紅光TADF聚合物獲得了5.62%的外量子效率和10.3 cd/A的電流效率，發(fā)射峰位于606 nm。

但是，這類(lèi)芴和3,3'-二甲基二苯醚共聚物主體的高占有分子軌道(HOMO)能級(jí)為?6.03 eV，

與PEDOT:PSS修飾的ITO陽(yáng)極之間存在著較大的空穴注入勢(shì)壘，導(dǎo)致器件的啟亮電壓偏高.

因此，我們進(jìn)一步選擇具有更強(qiáng)給電子能力的咔唑來(lái)代替芴，

設(shè)計(jì)合成了基于咔唑和3,3'-二甲基二苯醚共聚物主鏈的紅光TADF聚合物PCzDMPE-R03 ~ PCzDM PE-R10 (示意圖1).

其中，PCzDMPE-R07表現(xiàn)出較優(yōu)的非摻雜器件性能，啟亮電壓從原來(lái)的9.8 V降低到5.2 V，較大電流效率和外量子效率分別為3.35 cd/A和2.03%. 優(yōu)化后的摻雜器件，電流效率和外量子效率可以進(jìn)一步提升到7.36 cd/A和3.77%.

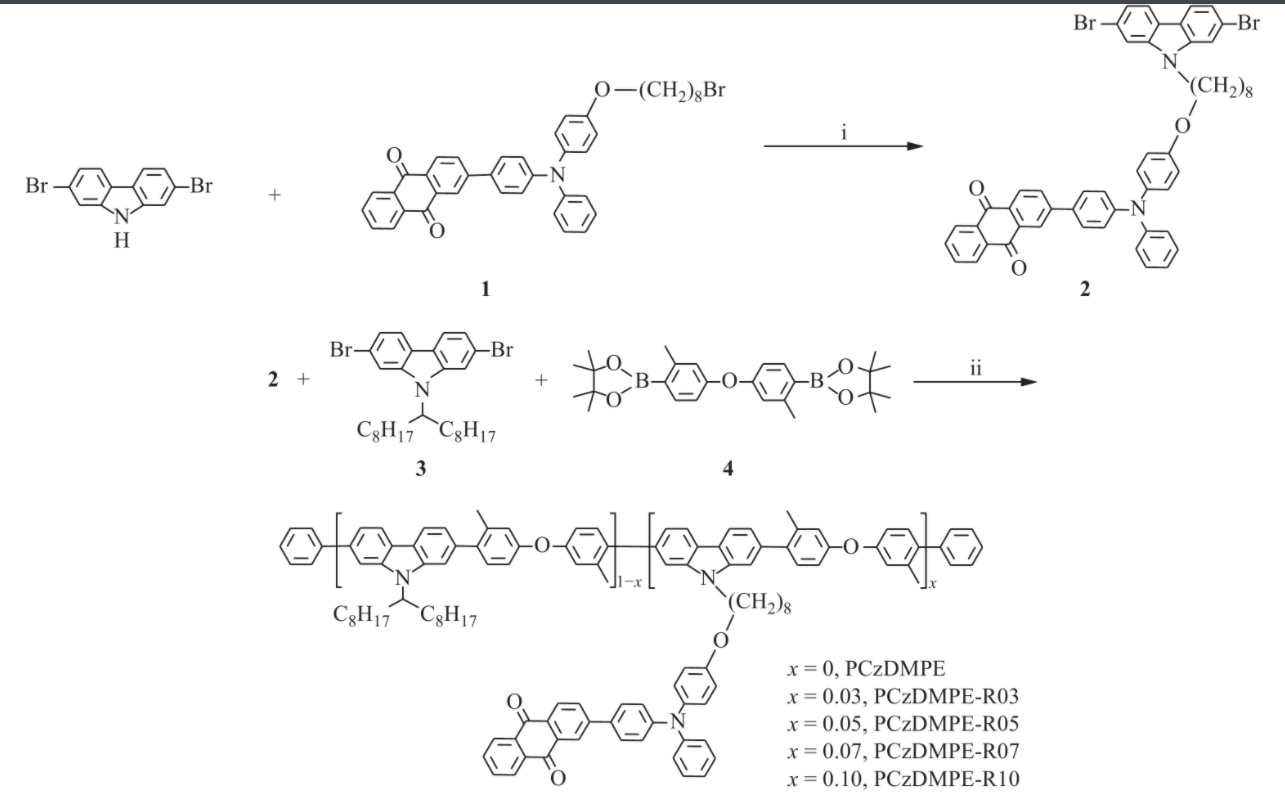

基于咔唑和3,3'-二甲基二苯醚共聚物主鏈的紅光TADF聚合物PCzDMPE-R03 ~ PCzDM PE-R10的結(jié)構(gòu)式

西安齊岳生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導(dǎo)延遲熒光（AIDF）材料，聚集誘導(dǎo)發(fā)光AIE材料的定制合成

發(fā)射波長(zhǎng)分別為546 和 544 nm 的黃綠光聚合物 R-P 與 S-P

TADF共軛高分子

TADF共軛高分子poly(AcBPCz-P)

TADF共軛高分子poly(AcBPCz-DMP)

TADF共軛高分子poly(AcBPCz-TMP)

主客體MOF（Tpl@NKU-111）

基于三(三唑)并三嗪?jiǎn)卧乃{(lán)光TADF材料TTT-Ph-Ac

基于DBNA骨架的TADF分子結(jié)構(gòu)

m-AC-DBNA

p-AC-DBNA

m'-AC-DBNA

具有聚集誘導(dǎo)發(fā)射(AIE)特性的新型TADF分子SBF-BP-DMAC

手性TADF聚合物(R,R)-/(S,S)-pTpAcDPS

(R,R)-/(S,S)-pTpAcBP

溫馨提示：僅用于科研

小編zhn2022.01.18
