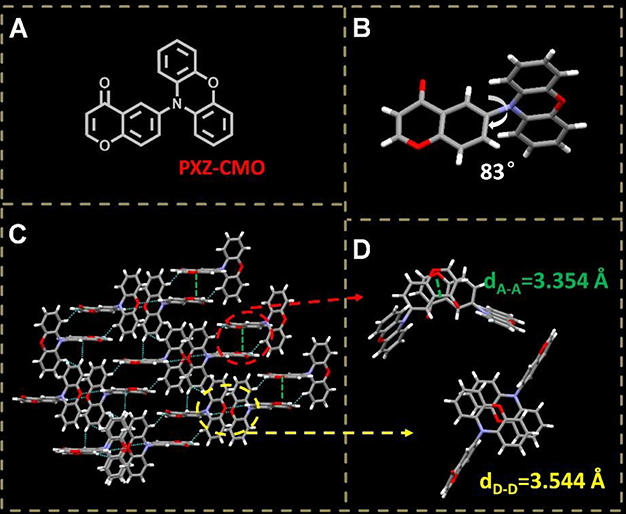

我們通過降低XO受體核的π-電子共軛程度,得到了體積較小、結(jié)構(gòu)較為靈活的D-A型TADF分子PXZ-CMO。并以其作為發(fā)光材料制備了兩組結(jié)構(gòu)相同的OLED器件(僅發(fā)光層組成不同),發(fā)光層結(jié)構(gòu)分別為:15 wt%PXZ-CMO:MCP(器件G1)和20 wt%PXZ-CMO:DPEPO(器件G2)。

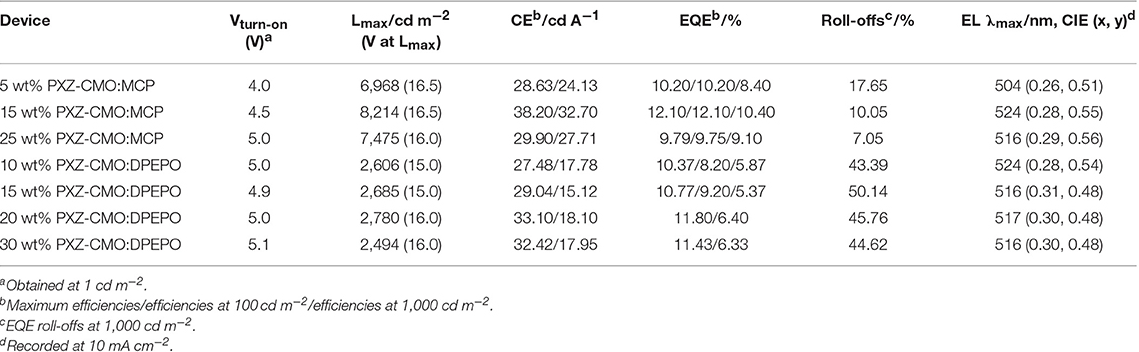

有意思的是,雖然器件G1和G2具有相似的電致發(fā)光光譜、近乎相等的EQE值(G1:12.1%,G2:11.8%),器件G1卻表現(xiàn)出遠(yuǎn)小于器件G2的效率滾降:在1000 cd m~(-2)亮度下G1能夠保持EQE為10.8%,而G2則僅為6.4%。

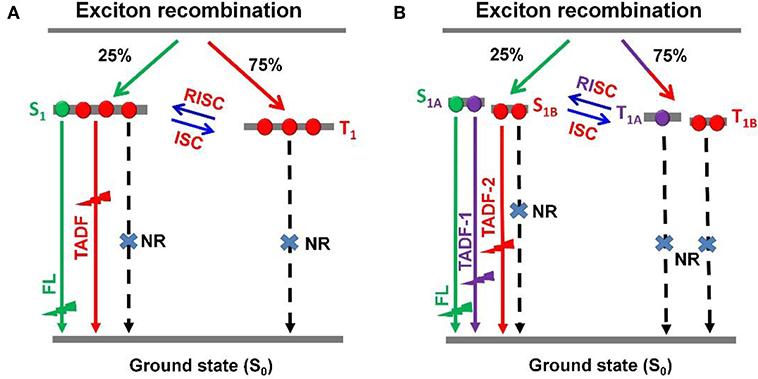

光物理性質(zhì)研究表明,器件G1的低效率滾降源自其發(fā)光層中PXZ-CMO分子T_1激子的雙通道輻射躍遷。本章的工作**地拓寬了**率、低滾降的TADF-OLED的設(shè)計(jì)思路。

綜上所述,本論文采用分子和超分子結(jié)構(gòu)調(diào)控的方法,基于占噸酮衍生物電子受體設(shè)計(jì)合成了一系列具有D-A結(jié)構(gòu)特性的共軛有機(jī)分子。系統(tǒng)地闡釋了激發(fā)態(tài)特性與分子、超分子結(jié)構(gòu)的內(nèi)在聯(lián)系,巧妙地獲得了光致和電致條件下基于單一TADF分子的白光發(fā)射,并且通過合適的主體選擇,實(shí)現(xiàn)了同一種TADF分子T_1激子的雙通道輻射躍遷,大大降低了電致發(fā)光器件的效率滾降。

西安齊岳生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導(dǎo)延遲熒光（AIDF）材料，聚集誘導(dǎo)發(fā)光AIE材料的定制合成

TADF材料DACR-DPTX

藍(lán)光材料DACR-DPTX和黃光材料PXZDSO2

藍(lán)光材料DACR-DPTX、黃光材料PXZDSO2和傳統(tǒng)紅色熒光材料DBP

由氰基二苯基乙烯(CS)和二苯胺(DPA)構(gòu)成的綠色熒光材料BDPACS

基于二苯基磷氧和咔唑單元的雙極主體材料BCz-BPO

含有二苯基磷氧基團(tuán)的雙極傳輸型熱激活延遲熒光主體材料POCz-CzCN

TADF樹枝狀分子POCz-CzCN

D-A-D型有機(jī)小分子Q-NEtCz、FQ-NEtCz

TFMQ-NEtCz、iPP-NEtCz以及PP-NEtCz

TADF材料o-QCz、m-QCz和p-QCz

p-PPTPA、p-iPPTPA

m-PPTPA和m-iPPTPA

p-QCz、Q-DMAC

iPP-DMAC

PP-DMAC

iPP-PXZ和PP-PXZ

TFM-QP和CN-QP

溫馨提示：僅用于科研

小編zhn2022.01.18
