在過去幾年中,基于藍光和綠光的TADF-OLED器件已經早早達到了30%的外量子效率(External Quantum Efficiency,EQE),甚至有的器件性質已經遠超磷光器件的水平。因此,需要設計新型電子受體,通過引入不同電子給體來調控其分子結構與光物理性質來獲得**的OLED器件的性能。

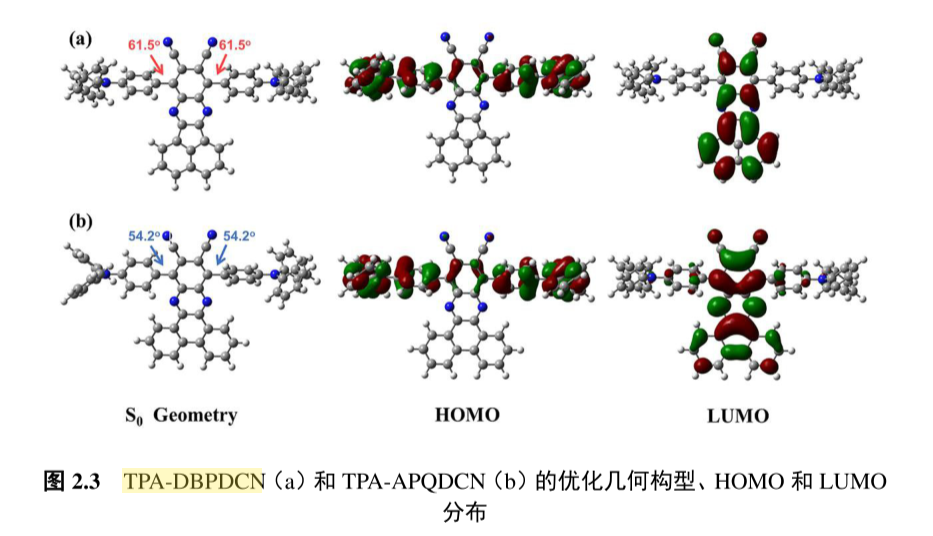

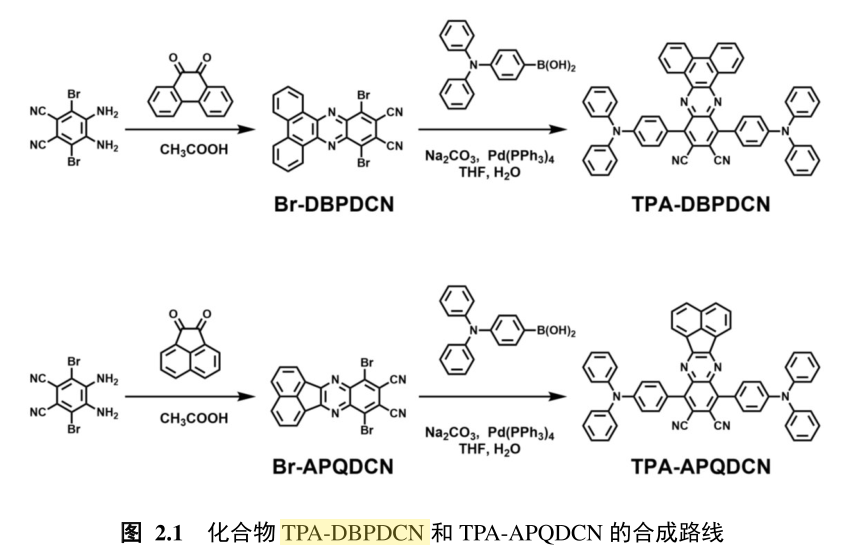

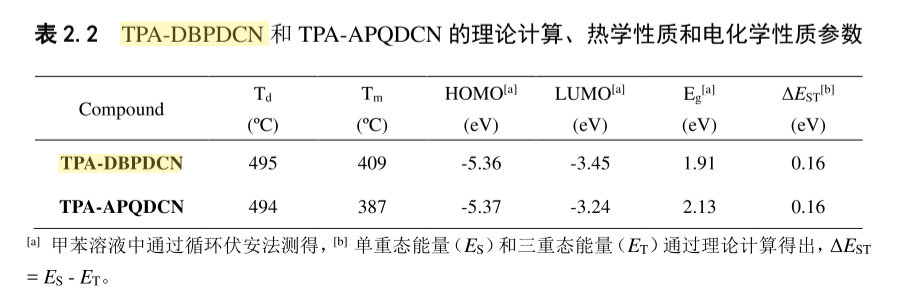

基于喹喔啉衍生物電子受體設計的**熱活化延遲熒光材料體系,具體內容如下:在**章中,采用三苯胺作為電子給體、二氰基取代喹喔啉作為的電子受體,設計并合成了兩個“十字”型D-A-D結構橙紅光到紅光TADF材料TPA-APQDCN和TPA-DBPDCN。

基于這兩個材料制備了不同摻雜濃度的器件,它們的較優摻雜濃度都是10 wt%,其中TPA-DBPDCN為客體制備的摻雜器件電致發光峰位為648 nm,CIE色坐標為(0.66,0.32),是標準的紅光發射。其EQE_(max)為13.0%,CE_(max)為6.3 cd A~(-1),PE_(max)為5.5 lm W~(-1),但是在高電流密度條件下,表現出了嚴重的效率滾降,在1000 cd m~(-2)的亮度時,器件的EQE只有1.1%。

TPA-APQDCN的摻雜器件電致發光峰位為610 nm,CIE色坐標為(0.59,0.41),是橙紅光發射。TPA-APQDCN摻雜器件的效率達到了目前已知報道的橙紅光TADF器件高水平,其EQE_(max)超過30%達到了31.3%,相應的CE_(max)為49.8 cd A~(-1),PE_(max)為59.0 lm W~(-1)。

同樣的,在高電流密度條件下表現出了嚴重的效率滾降,在1000 cd m~(-2)的亮度時,器件的EQE只有2.7%。

西安齊岳生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導延遲熒光（AIDF）材料，聚集誘導發光AIE材料的定制合成

D-A體系的藍光材料PPI-2FPh、PPI-PO和PPI-TRZ

電子傳輸材料ET-1和ET-2

3-(3-(4,6-二苯基-1,3,5-三嗪-2-基)苯基)-1,10-菲啰啉(TRZ-m-Phen)

TADF材料CO-1和CO-2

菲并咪唑—萘并噻二唑—三苯胺不對稱給受體材料PINzTPA

菲并咪唑—氰基取代苯并噻二唑給受體材料PIBzPCN

菲并咪唑—氰基取代蒽的材料PIAnCN

有機電致發光材料TPAAnTrz和DPAAnTrz

藍綠光的有機電致發光材料3CzAnTrz、pCzAnTrz和m CzAnTrz

天藍光的有機電致發光材料3CzAnPyCN和pCzAnPyCN

藍光的有機電致發光材料3CzAnBzt和pCzAnBzt

深藍光的有機電致發光材料m CzAnBzt和m2CzAnBzt

TADF分子BDT-An、BDT-2An和BDT-4An (n=1、2)

線型的紅光熱活化延遲熒光(TADF)分子hNAI-PMSBA

TRZ-1SO2,TRZ-2SO2和TRZ-3SO2

TPA-DMAC、TPA-PXZ和TPB-PXZ

TPA-PXZ:PO-T2T

TPA-PXZ:B3PYMPM

TPA-PXZ:B4PYMPM

含有咔唑基團和苯并咪唑基團的9，10-二苯基蒽衍生物藍色發光材料，CAC，BAB和BAC

TADF材料，1CN24Cz，1CN35 Cz和13CN46Cz

藍色熱活化延遲熒光材料,DTC-pBPSB和DTC-mBPSB

NI-2-PhTPA化合物

熱活化熒光分子ACR-BPSBP

TAB基的D-A型分子CzDPADMACPXZ

3,5-DAcr-BIPN和3,5-DAcr-BP

溫馨提示：僅用于科研

小編zhn2022.01.15
