課題組提出一種“**受體策略”來實現具有“全激子輻射”特性的藍光TADF材料。

在咔唑（Carbazole, Cz）-三苯基三嗪（Triphenyltriazine, TPTZ）這個傳統的二元D-A型TADF體系中我們引入二苯基膦氧（Diphenylphosphine oxide, DPPO）基團作為**受體，從而構建了一系列的三元藍光TADF材料xtBCznPO3-nTPTZ。通過改變咔唑和DPPO基團的數量和比例，對ICT效應進行了系統的調控。DPPO基團的引入使得分子的發光峰紅移了30 nm，至485 nm附近，仍然對應于天藍光發射。

同時，與二元母體相比，xtBCznPO3-nTPTZ的延遲熒光發射明顯增強。進一步對TADF關鍵躍遷過程的細致分析表明，在細致調整DPPO基團的修飾位置和數量，從而實現ICT效應后，tBCzPO2TPTZ表現出**提升的TADF特性，其單重態輻射躍遷速率（）增加了整整1個數量級，同時單重態（）和三重態非輻射躍遷速率（）**降低了5倍。尤其是其RISC效率（fRISC）達到了**，這為克服ISC過程在速率上的優勢，促進**的三重態-單重態激子轉化提供了條件。全面優化的TADF躍遷特性使得tBCzPO2TPTZ具備了實現“全激子輻射”的潛力。僅通過一個三層的簡單結構，以tBCzPO2TPTZ為客體制備的天藍光TADF器件實現了2.9 V的啟亮電壓。在100 和1000 cd m-2下驅動電壓也僅為4.4和6.4 V。同時，器件的外量子效率（External Quantum Efficiency， EQE）接近30%。與二元母體相比，tBCzPO2TPTZ的器件效率躍升了5倍，成為迄今報道的少數幾個低壓**藍光TADF染料之一

使用他們之前報道的**藍光TADF分子ptBCzPO2TPTZ為主體（DOI: 10.1002/adma.201804228），

以黃光TADF材料4CzTPN-Bu為客體，成功構建了具有高發光效率和可控激子分配的單摻雜白光體系。這得益于：（1）ptBCzPO2TPTZ和4CzTPN-Bu均具有**TADF發光性質，尤其是ptBCzPO2TPTZ，其光致發光量子產率（Photoluminescence Quantum Yield, PLQY）和藍光器件EQE分別達到96%和28.9%；

（2）ptBCzPO2TPTZ和4CzTPN-Bu所具有的叔丁基和膦氧等位阻基團，可****分子間相互作用導致的猝滅效應和DET；（3）ptBCzPO2TPTZ的前線軌道與4CzTPN-Bu錯開，二者間的能級失配****了4CzTPN-Bu對激子的直接捕獲，轉而通過CT實現三重態激子分配。

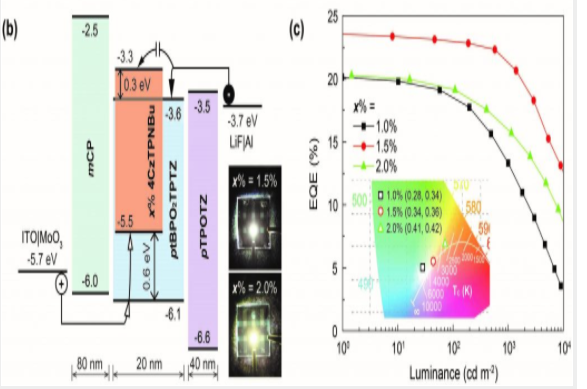

以ptBCzPO2TPTZ：x% 4CzTPN-Bu為單摻雜單發光層的WOLED可以實現對白光顏色從冷白光（x% = 1.0%）、純白光（x% = 1.5%）至暖白光（x% = 2.0%）的連續調節，其CIE色坐標和色溫均與標準光源D75、D50和A相符，具有**的白光色純度。在1000 至10000 cd m-2的亮度變化范圍內，電致發光光譜色坐標基本保持不變，表現出**的光譜穩定性。同時，上述三種白光器件的EQE均超過20%。

我們提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導延遲熒光（AIDF）材料，聚集誘導發光AIE材料的定制合成

藍光分子P-Ac95-TRZ05

3DpyM-pDTC

線型長形分子PM-SBA

基于咔唑的高三線態的空穴傳輸材料ETCz2和PHCZ2

空穴傳輸材料NPVCz、DPPVCz和DNPVCz

29Cz-BID-BT

39Cz-BID-BT

9CzFDPESPO

基于咔唑的TADF客體材料

AQ-DTBu-Cz

2BPy-mDf

MCz-XT

TXO-PhCz

1-BuCz-DBPHZ

AcCz-2TP

PyCN-TC

IndCzpTr-1藍光TADF材料

IndCzpTr-2藍光TADF材料

3,7-DPTZ-DBTO2

TADF分子SFI34oTz

TADF分子SFI34mTz

TADF分子SFI34pTz

TADF分子SFI34PhTz

TADF分子SFI23mTz

TADF分子SFI23pTz

TADF分子SFI12pTz

溫馨提示：僅用于科研

小編zhn2022.01.12
