西安齊岳生物供應(yīng)熱延遲發(fā)光TADF分子DCb-BPP，DMAC-BPP，DMAC-BPP等TADF材料

產(chǎn)地：西安

純度：99%

用途：僅用于科研

供應(yīng)商：西安齊岳生物科技有限公司

當(dāng)前許多基于TADF材料的OLED壽命不理想,我們設(shè)計(jì)性能穩(wěn)定的TADF材料作為磷光材料的主體,改善磷光OLED的效率滾降的同時保持**率,并以此設(shè)計(jì)高穩(wěn)定性的器件,作進(jìn)一步研究。我們選擇給體特性比較弱的N原子取代δ-咔啉基團(tuán)設(shè)計(jì)并合成TADF材料,DCb-BPP。

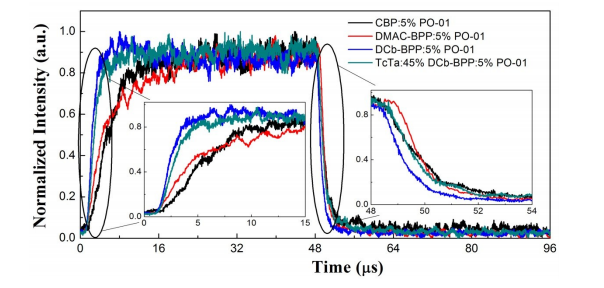

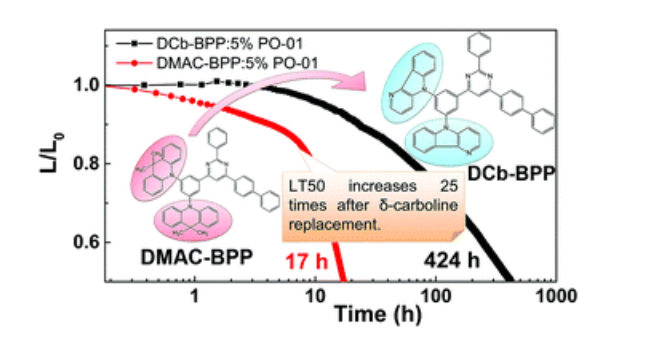

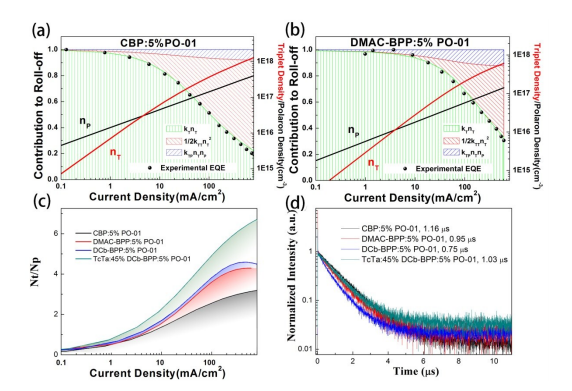

DCb-BPP作為磷光材料的主體,實(shí)現(xiàn)了高外量子效率(EQE=21.5%)和低效率滾降(器件從**EQE降低到一半對應(yīng)的亮度,B_(1/2)=52000 cd/m~2)。同時器件的穩(wěn)定性非常**,未封裝大氣環(huán)境下的器件的LT50(恒定驅(qū)動電流下,器件亮度下降到初始亮度的50%所需時間,初始亮度設(shè)定為1000 cd/m~2)超過400小時,相比于**CBP主體的磷光器件,基于DCb-BPP的磷光器件壽命延長了20倍。由于DCb-BPP的載流子傳輸不平衡,選擇引入空穴傳輸型材料作為共同主體材料。優(yōu)化后的磷光器件效率(EQE=24.5%)和效率滾降(B_(1/2)=72000 cd/m~2)都有明顯提高。以此研究為基礎(chǔ),我們采用DCb-BPP為黃光和紅光磷光材料的主體,配合**藍(lán)光磷光材料FIrpic,設(shè)計(jì)了三層發(fā)光層的全磷光白光OLED。得到的白光OLED實(shí)現(xiàn)了高顯色指數(shù)(CRI88)、低色溫(CCT3000 K)和符合照明要求的色偏移D_(UV)0.0054。

我們設(shè)計(jì)藍(lán)綠光TADF材料,并配合黃光和深紅光磷光材料實(shí)現(xiàn)**率低效率滾降的熒/磷光混合型白光器件,同時達(dá)到高顯色指數(shù)、低色溫、無藍(lán)光危害的高品質(zhì)白光的標(biāo)準(zhǔn)。我們采用給體性質(zhì)較強(qiáng)的吖啶基團(tuán)作為施主來設(shè)計(jì)TADF分子,DMAC-BPP。DMAC-BPP作為發(fā)光客體的藍(lán)綠光熒光器件的EQE可以達(dá)到13%,是一種效率較高的發(fā)光材料。DMAC-BPP作為主體的黃光磷光器件,效率滾降的緩解較為為突出(B_(1/2)=77000 cd/m~2)。以此研究作為基礎(chǔ)設(shè)計(jì)三層發(fā)光層的熒/磷光混合型白光器件。**得到高亮度(B_(MAX)=51000 cd/m~2),**率(EQE=15.6%),低效率滾降(B_(1/2)=20000 cd/m~2)的WOLED,同時達(dá)到高顯色指數(shù)(CRI86),低色溫(CCT3000 K),低色偏值(D_(UV)0.0054)的白光OLED,同時藍(lán)光危害可忽略不計(jì)。

TADF材料促進(jìn)傳統(tǒng)熒光材料發(fā)光,提高熒光OLED的發(fā)光效率,目前已有的報(bào)道中,TADF材料的發(fā)光無法忽略并影響整體器件的色坐標(biāo)。基于此原因,我們設(shè)計(jì)了**率高色純度的綠光熒光器件,并依據(jù)此理論基礎(chǔ)進(jìn)一步設(shè)計(jì)熒光白光器件。我們采用TADF材料DMAC-BP,促進(jìn)**熒光材料C545T的發(fā)光,**得到了**的綠光熒光器件(EQE=12%)。

同時,器件的色坐標(biāo)符合sRGB對綠光器件的要求,色坐標(biāo)為(0.285,0.627)。通過測試證明了熒光客體加速激子輻射有利于提高器件穩(wěn)定性。以此研究為基礎(chǔ),我們選擇藍(lán)光TADF材料配合橙紅色熒光客體獲得了雙發(fā)光層全熒光白光器件,器件EQE可達(dá)8.5%。亮度為5500 cd/m~2,CRI為65,CCT為5300 K。

西安齊岳生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導(dǎo)延遲熒光（AIDF）材料，聚集誘導(dǎo)發(fā)光AIE材料的定制合成

相關(guān)TPA現(xiàn)貨供應(yīng)：

溫馨提示：僅用于科研，不能用于人體實(shí)驗(yàn)！
