在本文中，我們以對羥基苯甲醛、不同尾鏈的溴代烷和吡咯為原料，設計合成了一系列不同長度烷汽烴尾鏈的甲基丙烯酸四苯基卟啉酯(MM-TPP ，MM-TPP-10C，MM-TPP-12C，MM-TPP-14C，MM-TPP-16C)，并采用'H NMR對其結構進行了表征，通過POM考察了其熱力學性能和液晶性，在這里我們主要介紹了甲基丙烯酸癸烷氧基四苯基卟啉(MM-TPP-10C)。

紫色固體甲基丙烯酸癸烷氧基四苯基卟啉(MM-TPP-10C)的制備方法

冰浴條件下,在單口瓶中加入1 g(0.0009 mol)單羥基三癸烷氧基四苯基卟啉，加入精制四氫呋喃250 ml攪拌，再加入精制的三乙胺1.27 ml，將0.7 ml甲基丙烯酰氯溶于40 ml精制四氫呋喃中，緩慢滴加入反應體系中。反應24h。抽濾，將濾液旋干，二氯甲烷溶解，依次用稀HCl溶液、稀NaOH溶液、蒸餾水洗滌。無水硫酸鎂干燥，過濾，旋蒸干溶劑后，用硅膠柱分離，三氯甲烷為洗脫液，收集**組分，旋干后，為紫色固體甲基丙烯酸癸烷氧基四苯基卟啉(MM-TPP-10C)。產率為70%。

 紫色固體甲基丙烯酸癸烷氧基四苯基卟啉(MM-TPP-10C)的'HNMR圖譜

通過實驗，獲得多取代不同長度烷氧基的甲基丙烯酸卟啉單體，用'HNMR和TOF-MS對其結構進行了表征。從圖1上能看出在2.04 ppm處出現甲基上氫的化學位移，在6.69~5.72 ppm出現碳碳雙鍵上氫的位移，其峰面積比為a:b:c= -3:1:1，與理論值相符合，且通過質譜得知單體的分子量為1168 mol/g, 說明得到的是純度較高的目標單體MM-TPP-10C。

圖1

紫色固體甲基丙烯酸癸烷氧基四苯基卟啉(MM-TPP-10C)的POM表征

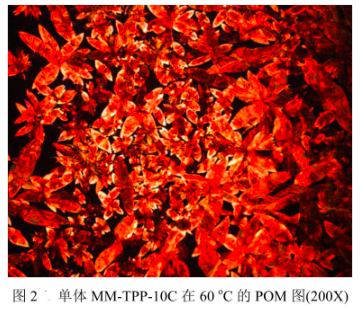

MM-TPP-10C的POM表征:將單體MM-TPP-10C放置在載玻片中央,置于偏光顯微鏡的熱臺上，以10 °C/min速率升溫，并在升溫過程中壓薄成膜，約在170 °C時，單體開始熔融，觀測到之前出現的液晶相開始流動，約190 °C開始逐漸消失，并在200 °C織構完全消失。之后以5°C/min降溫，在180 °C開始長出液晶織構，之后以2 °C降溫至室溫，液晶織構不消失。單體MM-TPP-10C的液晶織構如下圖所示(圖2)。

一系列甲基丙烯酸四苯基卟啉酯產品名稱

甲基丙烯酸癸烷氧基四苯基卟啉(MM-TPP-10C)

甲基丙烯酸十二烷氧基四苯基卟啉(MM-TPP-12C)

甲基丙烯酸十四烷氧基四苯基卟啉(MM-TPP-14C)

甲基丙烯酸十六烷氧基四苯基卟啉(MM-TPP-16C)

廠家：西安齊岳生物科技有限公司

以上資料來自小編axc

以上文中提到的產品僅用于科研，不能用于人體。
