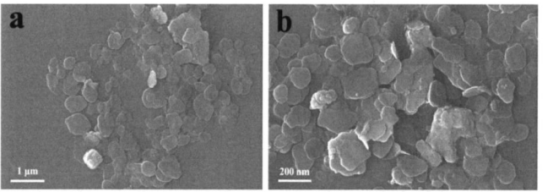

Co-CuTCPP納米片的微觀形貌與結構分別用掃描電鏡和透射電鏡觀察。如圖a和圖b所示，類魚鱗結構的Co-CuTCPP納米片大小較均一，有輕微的團聚現象，每個納米片直徑約200-500 nm。薄片狀結構的MOF材料，擁有敞開的接觸面積更有利于電催化分解水反應。

Co-CuTCPP納米片的制備方法：

水熱法制備片狀Co-CuTCPP MOF材料的過程如下所示:

**將9.0 mg硝酸鈷(Co(NO)·6H;O)，100 mg PVP和2.4 mg 吡嗪溶解在36 mL 的二甲基甲酰胺（DMF)和乙醇混合溶液中(DMF和乙醇的體積比為3:1)，充分攪拌。然后把13.2 mg 四對羧基苯基銅嚇啉(CuTCPP）也溶解在12mL 的體積比為3:1的DMF 乙醇溶液中并在攪拌的狀態下加入到上述溶液中。接著,將超聲混合30分鐘后的溶液轉移至聚四氟乙烯內襯的反應釜(100mL)中，在正常氣壓下，放置在80℃的烘箱進行24h水熱反應。反應結束后，待冷卻至室溫，將紫黑色的懸浮液離心去除上層溶劑，并用乙醇清洗殘余溶劑。后將紫黑色的粉末在60℃的烘箱中干燥過夜，研缽研磨后貼上Co-CuTCPP納米片樣品的標簽。

西安齊岳生物是一家科研材料供應商，我們可提供卟啉配合物，卟啉化合物、卟啉衍生物，卟啉熒光探針、卟啉光敏劑、卟啉聚合物、卟啉功能化材料、卟啉mof,cof骨架材料。

以上資料來自小編axc

以上文中提到的產品僅用于科研，不能用于人體。
