將硅球、六氯環三膦腈和4，4’-二羥基二苯砜在超聲條件下分散到有機溶劑中，然后加入縛酸劑三乙胺，于20～40℃條件下進行超聲反應6～10小時，反應結束后通過離心分離，洗滌，真空干燥，得到具有核殼結構的硅/聚膦腈納米復合微球；

將所得的硅/聚膦腈納米復合微球移入至石英管管式碳化裝置中，在惰性氣氛保護下，以1～5℃/min的升溫速率進行升溫，600℃保溫2小時，

然后繼續以1～5℃/min的升溫速率升至預定溫度700～1000℃，保溫5小時，

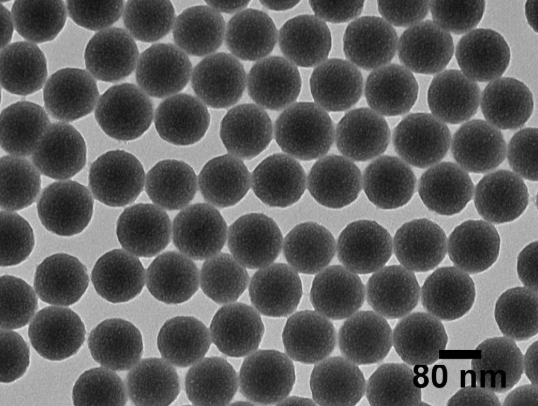

然后自然降至室溫，得到一種硅/多孔碳納米復合微球，此納米復合微球具有以硅球為核，以多孔碳為殼的核殼結構。

該硅/多孔碳納米復合微球用作鋰離子電池負極材料時，其比容量大于950mAh/g，效率達到73％，40次循環容量衰減低至7.5％～38％，表現出了較高的比容量、較高的*效率和良好的循環穩定性。

微球（microsphere）是指藥物分散或被吸附在高分子、聚合物基質中而形成的微粒分散體系。制備微球的載體材料很多,主要分為高分子微球(如淀粉微球，白蛋白微球，明膠微球，殼聚糖等)和合成聚合物微球(如聚乳酸微球)。

相關產品：負載鋰基多孔碳微球

鈷?氮?碳核殼雜化空心多孔碳球

多孔碳球負載M-Sn合金納米粒子復合材料

核殼結構的磁性空心多孔碳球

二氧化硅包裹多孔碳球

多孔碳球包裹的硅/二氧化硅納米復合材料

二氧化錫/多孔碳球復合材料

負載氧化鎳納米顆粒的多孔硬碳球

蛋黃-蛋殼結構多孔硅碳復合微球

PEG聚乙二醇修飾多孔碳微球

表面功能化多孔碳微球(P-CMSs)

聚3-己基噻吩(P3HT)修飾多孔碳球

氮功能化中空介孔碳納米球

核殼磁性介孔碳納米微球

介孔碳納米球負載金

介孔碳納米球(MCNs)
