西安齊岳生物是一家供應(yīng)各種科研試劑的生物公司，現(xiàn)我們供應(yīng)各種熒光粉，包括(釩酸釔摻銪YVO4:Eu3+納米熒光粉、磷酸釔摻銪YPO4:Eu3+納米熒光粉、釩磷酸釔摻銪Y(P,V)O4:Eu3+納米熒光粉、鉬酸鈣摻銪CaMoO4:Eu3+納米熒光粉、鉬酸鋅摻銪ZnMoO4:Eu3+納米熒光粉、釩酸釔摻鏑YVO4:Dy3+納米熒光粉、鉬酸鈣摻鏑CaMoO4:Dy3+納米熒光粉、釩磷酸釔摻鏑Y(P，V)O4:Dy3+納米熒光粉 、磷酸釔摻鏑YPO4:Dy3+納米熒光粉、鉬酸鋅摻鏑ZnMoO4:Dy3+納米熒光粉)等等產(chǎn)品，現(xiàn)將三種常用
釩酸釔摻銪YVO4:Eu3+納米熒光粉的介紹：
釩酸釔（YVO4）是一種非常**的材料，其化學(xué)穩(wěn)定性，熱穩(wěn)定性都很好，且不易潮解，同時，釩酸釔基質(zhì)在紫外區(qū)有較強的吸收并能將能量很**的傳遞給摻雜的激活離子，進而發(fā)出激活離子的特征光譜，可用于制備較好的太陽能電池下轉(zhuǎn)換材料。而YVO4又是激活劑離子銪離子（Eu3+）優(yōu)良的基質(zhì)材料，能將吸收的紫外能量**的傳遞給Eu3+離子，使Eu3+發(fā)生躍遷，使其發(fā)出紅光（619nm），且量子效率高達70%。目前YVO4:Eu3+納米粉體的制備方法主要有溶膠-凝膠法、高溫?zé)Y(jié)法、化學(xué)共沉淀法、氣相反應(yīng)法、微乳液法、水熱法和微波法等。
銪摻雜釩酸釔納米粉體的制備方法，其包括以下步驟：
S1：秤取摩爾比為1:1的三氧化二釔和三氧化二銪，混合后加入酸溶液中，使三氧化二釔和三氧化二銪溶解后得到澄清的鹽溶液，該澄清鹽溶液中的金屬離子為釔離子和銪離子；
S2：向所述鹽溶液中加入偏釩酸銨，偏釩酸銨與金屬離子的摩爾比為1:1；
S3：加入檸檬酸溶液，檸檬酸溶液的濃度為1.4～1.6摩爾/升，使檸檬酸與金屬離子的摩爾比為2:1；

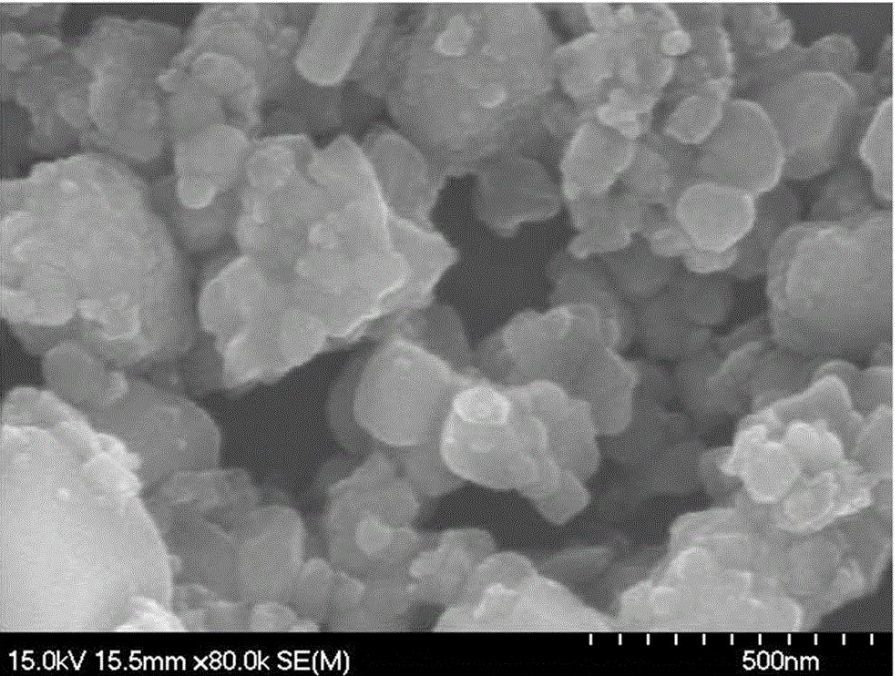

S4：將氨水加入至含有檸檬酸的溶液中調(diào)節(jié)溶液的pH值，所述溶液中氫離子的量為n摩爾，氨水的加入量為50n～55n毫升；以及S5：加入聚乙二醇，陳化兩天得到溶膠；以及，將凝膠加熱得到干凝膠，研磨干凝膠后得到銪摻雜的釩酸釔納米粉體。
磷酸釔摻銪YPO4:Eu3+納米熒光粉的介紹：
磷酸釔屬于四方相結(jié)構(gòu)，是一種優(yōu)良的基質(zhì)材料，可以摻雜三價過度金屬離子和稀土離子合成具有不同用途的發(fā)光材料，另外，三價銪離子摻雜的磷酸釔(化學(xué)式Y(jié)xEu1-xPO4)也是一種重要的紅色熒光粉，目前報道了用磷酸二氫銨、磷酸氫二銨和磷酸氫銨等作為磷酸根的來源合成YxEu1-xPO4納米顆粒/納米棒發(fā)光材料。

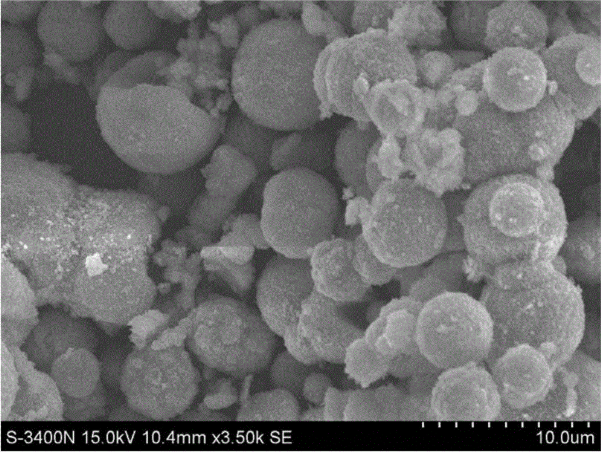

我們合成一種發(fā)光強度較高的具有微米球形貌的稀土發(fā)光材料即YPO4：Eu3+微米球發(fā)光材料。其制備方法，具體步驟如下：
(1)將硝酸釔和硝酸銪在溶劑中混合后，用氨水調(diào)節(jié)pH為8～10，得到混合溶液；
(2)向步驟(1)得到的混合溶液中加入有機磷酸酯，用氨水調(diào)節(jié)體系的pH值在8～10之間，攪拌混合后靜止2～3h，再于水熱反應(yīng)釜中水熱反應(yīng)；
(3)水熱反應(yīng)結(jié)束后，過濾，濾餅洗滌、干燥得到Y(jié)PO4：Eu3+微米球發(fā)光材料
鉬酸鈣摻銪CaMoO4:Eu3+納米熒光粉的介紹：
本**公開了一種球形鉬酸鈣基紅色熒光粉及其制備方法，屬于發(fā)光材料領(lǐng)域。本**所述方法具體是：先用TEOS水解得到SiO2微球，按一定比例將CaMoO4:Eu3+,Li+所需原料配成溶液，向溶液中加入尿素和球形SiO2微球，通過尿素緩慢水解使溶液的pH值升高，在SiO2微球的表面均勻包覆CaMoO4:Eu3+,Li+熒光粉前驅(qū)體，后在600～800℃下燃燒合成即得到球形SiO2@CaMoO4:Eu3+,Li+紅色熒光粉。本**所述方法工藝簡單、能耗低、易于產(chǎn)業(yè)化；以SiO2微球為核，既可以使所得產(chǎn)品為球形且粒徑均勻，又能減少熒光粉原料的用量。

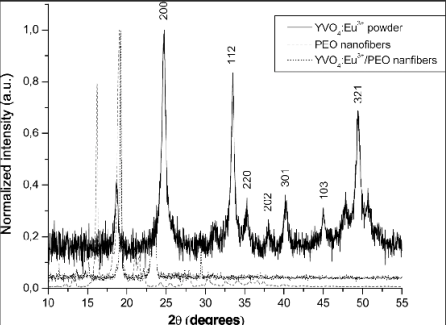

釩酸釔摻銪YVO4:Eu3+下轉(zhuǎn)換發(fā)光材料

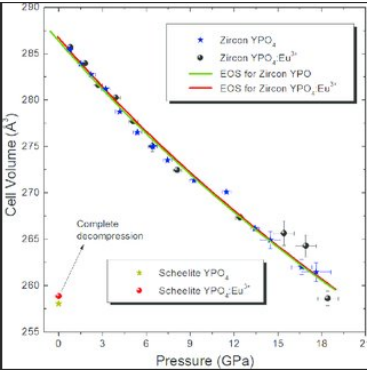

磷酸釔摻銪YPO4:Eu3+下轉(zhuǎn)換發(fā)光材料

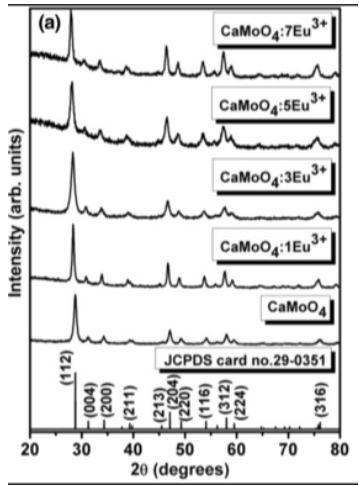

鉬酸鈣摻銪CaMoO4:Eu3+下轉(zhuǎn)換發(fā)光材料
溫馨提示：西安齊岳生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于人體和其他商業(yè)用途
齊岳微信公眾號
官方微信
庫存查詢
