摻銪的磷酸釔(YPO4:Eu3+)稀土發(fā)光材料（檢測圖譜）

熒光粉是由CaMoO4基質(zhì)和Eu3+離子激活劑組成，激活劑為熒光粉材料的發(fā)光中心，在發(fā)光中起著非常重要的作用。從圖3.7中可以看出隨著摻入Eu3+離子濃度的提高，峰值強(qiáng)度逐漸變大，但其光譜的形狀和位置幾乎沒有發(fā)生很大變化。當(dāng)x=0.25時發(fā)光強(qiáng)度達(dá)到大值，隨著Eu+離子濃度繼續(xù)增大，發(fā)光強(qiáng)度下降。因?yàn)橐环矫骐S著摻入Eu+離子濃度的增加，Eu3+離子之間平均距離縮短，能量在Eu3t離子之間傳遞，通過無輻射弛豫而被消耗掉。另一方面隨著Eu3+離子濃度的增大而導(dǎo)致一些Eu3t離子未能進(jìn)入CaMoO4基質(zhì)，仍以Eu2O3 形式存在，對發(fā)光效果產(chǎn)生影響。

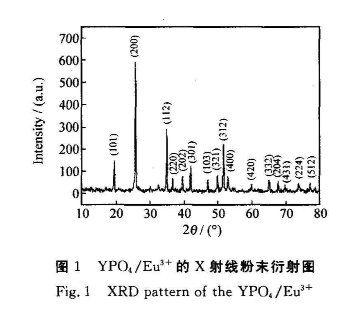

圖1為產(chǎn)物YPO:/Eu2+的XRD光譜圖.從圖1可.以看出,產(chǎn)物具有較強(qiáng)的衍射峰,已形成好的晶相,各術(shù)射峰數(shù)據(jù)與YPO標(biāo)準(zhǔn)晶相衍射卡PDF11-0254 - -致,空間群為I4:/amd, 晶胞參數(shù)a = b =0. 690 4 nm,c =0.603 5 nm,a = β= γ= 90°.表明YPO4/Eu3+晶體屬于四方晶系結(jié)構(gòu),沒有其他物相和雜質(zhì)術(shù)射峰,Eu'+已成功摻雜到Y(jié)PO4晶格中,且不影響YPO,的晶體結(jié)構(gòu).同時,從XRD光譜圖可以看到,(200)衍射峰的強(qiáng)度高，這說明產(chǎn)物是按(200)晶面方向生長.

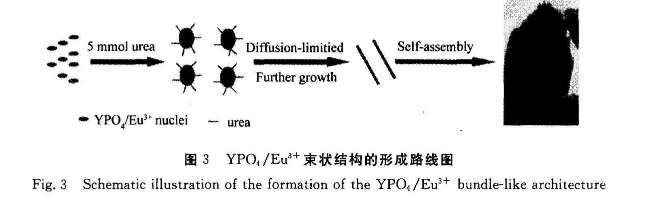

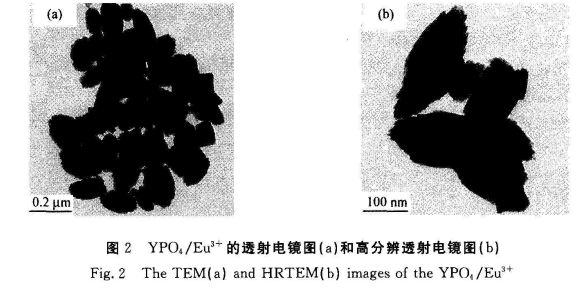

圖2為產(chǎn)物YPO,/Eu+的透射電鏡照片.從圖2可以觀察到,產(chǎn)物形貌為微米束,長約0.12~0.36μm,寬約0.08~0.16μm,分散性好.形成的微米束類似于橄欖球狀的CuO結(jié)構(gòu)

西安齊岳生物可以提供一系列稀土粉末，如淳亮夜光粉、反光粉、石墨烯粉、石墨烯漿料、遠(yuǎn)紅外粉、珠光粉、金蔥粉、閃光粉、熒光顏料、光擴(kuò)散粉等材料。提供釩酸釔摻銪YVO4:Eu3+；磷酸釔摻銪YPO4:Eu3+ ；釩磷酸釔摻銪Y(P,V)O4:Eu3+ ；鉬酸鈣摻銪CaMoO4:Eu3+ ；鉬酸鋅摻銪ZnMoO4 : Eu3+ ；釩酸釔摻鏑YVO4:Dy3+；鉬酸鈣摻鏑CaMoO4:Dy3+；釩磷酸釔摻鏑Y(P，V)O4:Dy3+ ；磷酸釔摻鏑YPO4:Dy3+ ；鉬酸鋅摻鏑ZnMoO4 : Dy3+

磷酸釔摻銪YPO4:Eu3+

YPO4: Eu3+納米熒光粉

磷酸釔摻銪YPO4:Eu3+微米熒光粉

銪離子摻雜納米磷酸釔熒光粉體

銪共摻雜磷酸釔YPO4:Eu3+納米晶

Dy(3+)/Eu(3+)共摻磷酸釔熒光粉

銪摻雜磷酸釔(YPO4:Eu^3+)熒光粉

磷酸釔摻銪YPO4:Eu3+下轉(zhuǎn)換發(fā)光材料

摻銪的磷酸釔(YPO4:Eu3+)稀土發(fā)光材料

銪摻雜磷酸釔(YPO4:Eu^3+)納米晶

稀土銪摻雜磷酸釔熒光粉體

摻銪磷酸釔發(fā)光粉體材料

摻銪磷酸釔微米發(fā)光粉體材料

稀土銪摻雜磷酸釔熒光粉體

長余輝稀土銪摻雜磷酸釔熒光粉體

下轉(zhuǎn)換摻銪磷酸釔熒光粉體材料

以上資料來自西安齊岳生物小編zhn2021.07.30
