立方氮化硼超高熱導(dǎo)率半導(dǎo)體的研究（CBN）

  熱導(dǎo)率是衡量材料導(dǎo)熱能力的核心物性。所有已知材料在室溫下的熱導(dǎo)率都分布在大約0.01—1000Wm-1K-1這一范圍。比如硅和銅的熱導(dǎo)率在100Wm-1K-1這一數(shù)量級(jí)比較高，可以**幫助電腦和手機(jī)保持較低的工作溫度。然而，隨著**微電子芯片內(nèi)部的熱流密度越來(lái)越高，為了保證**散熱，對(duì)于具有超高熱導(dǎo)率的材料的要求也越來(lái)越緊迫。

  鉆石在室溫下的熱導(dǎo)率大約是2000Wm-1K-1，自1953年至今，一直都是公認(rèn)的熱導(dǎo)率高的塊材。然而**的鉆石既稀少又昂貴，不適合廣泛用于散熱。石墨是鉆石的同素異構(gòu)體，其面向熱導(dǎo)率接近鉆石，價(jià)格也便宜很多，然而垂直面向的熱導(dǎo)率只有面向的1/300。人們探索室溫?zé)釋?dǎo)率超過(guò)1000Wm-1K-1的超級(jí)導(dǎo)熱材料，已經(jīng)有幾十年的歷史，然而一直沒(méi)有實(shí)質(zhì)性的突破；直到2013年，基于一性原理的計(jì)算預(yù)測(cè)了半導(dǎo)體砷化硼晶體的熱導(dǎo)率可能與鉆石相當(dāng)。這個(gè)預(yù)測(cè)很出乎意料，因?yàn)榛谝恍┚媒?jīng)實(shí)驗(yàn)檢驗(yàn)的基本規(guī)律，至少自1973年以來(lái)，人們普遍認(rèn)為砷化硼的熱導(dǎo)率只有大約200Wm-1K-1。緊接著，三個(gè)獨(dú)立研究組在2018年同時(shí)在國(guó)際**期刊Science報(bào)道了**砷化硼晶體的生長(zhǎng)及其熱導(dǎo)率的實(shí)驗(yàn)測(cè)量。高達(dá)約1200Wm-1K-1使得砷化硼成為熱導(dǎo)率高的非碳材料，在所有各向同性材料中僅次于鉆石。

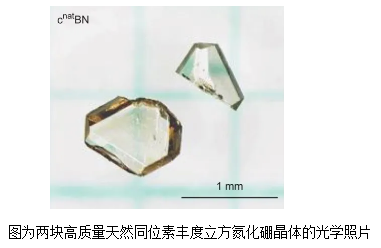

  某研究員在研究期間，報(bào)道了有關(guān)新型超級(jí)導(dǎo)熱材料的新發(fā)現(xiàn)。這一次的超高熱導(dǎo)率材料是半導(dǎo)體立方氮化硼晶體。雖然室溫下天然同位素豐度的立方氮化硼晶體熱導(dǎo)率只有大約850Wm-1K-1，然而經(jīng)過(guò)硼同位素的富集，在包含約99%的硼-10或硼-11的立方氮化硼晶體中，觀測(cè)到超過(guò)1600 Wm-1K-1的熱導(dǎo)率。這一數(shù)值大大超過(guò)砷化硼，也就意味著硼同位素富集的立方氮化硼晶體已經(jīng)取代砷化硼，成為好的非碳及各向同性的導(dǎo)熱材料。同樣值得注意的是，實(shí)驗(yàn)上通過(guò)同位素富集把熱導(dǎo)率提高約90%，這也是**觀測(cè)到的同位素?zé)嵝?yīng)。

  之所以能夠得到超高熱導(dǎo)率，主要是消除了天然豐度立方氮化硼晶體中，由于硼-10和硼-11兩種同位素混合而產(chǎn)生的對(duì)于熱流的阻力。一性原理計(jì)算揭示，立方氮化硼里這一巨大同位素效應(yīng)的產(chǎn)生，主要是由于硼-10和硼-11這兩種同位素的相對(duì)質(zhì)量差別較大，同為三五族半導(dǎo)體，砷化硼和磷化硼這兩種晶體與立方氮化硼**相似。然而對(duì)于砷化硼和磷化硼的實(shí)驗(yàn)和理論研究只發(fā)現(xiàn)了很小的同位素效應(yīng)。原來(lái)隨著與硼原子搭配的原子質(zhì)量逐漸增大（從氮到磷再到砷），由于兩種硼同位素混合而存在的質(zhì)量無(wú)序度變得越來(lái)越不重要；對(duì)于熱流來(lái)說(shuō)，幾乎已經(jīng)不可見(jiàn)了。

  立方氮化硼晶體具有超高的硬度和化學(xué)耐受力，用于機(jī)械加工，可以勝任很多鉆石工具難以工作的尖端制造環(huán)境（如高溫）。立方氮化硼還具有非常寬的能帶間隙，是制造紫外光電器件的上好材料。擁有如此**的力學(xué)、化學(xué)、電學(xué)以及光學(xué)性質(zhì)，再加上如此少見(jiàn)的超高熱導(dǎo)率，立方氮化硼晶體在很多涉及大功率、高溫以及高光子能量的關(guān)鍵熱管理應(yīng)用中前景廣闊。

西安齊岳生物科技有限公司提供各種多孔材料、石墨烯、鈣鈦礦、量子點(diǎn)、納米顆粒、空穴傳輸材料、納米晶、化學(xué)試劑、光電化學(xué)品、有機(jī)光電和半導(dǎo)體材料、材料中間體、酶制劑、酶底物、定制類納米管、定制氮化物等一系列產(chǎn)品。

齊岳供應(yīng)相關(guān)定制產(chǎn)品：

氮化硼納米管

立方氮化硼薄膜(C-BN)

氮化硼(BN)負(fù)載的Ru-Ba催化劑

AgCuTi合金釬焊單層立方氮化硼砂輪

寬帶隙立方氮化硼薄膜

液相燒結(jié)六方氮化硼陶瓷

氮化硅/氮化硼復(fù)相陶瓷(Si3N4/h-PBN)

硫輔助合成高孔隙率大孔氮化硼材料

鍍Ti立方氮化硼(cBN)與玻化SiO2—Na2O—B2O3結(jié)合劑

銅錫鈦合金爐中釬焊立方氮化硼

六方氮化硼(h-BN)基復(fù)合陶瓷

釬焊立方氮化硼B(yǎng)Cu80Ni5SnTi活性釬料

金剛石-立方氮化硼-硬質(zhì)合金復(fù)合柱齒

功能化氮化硼納米片(BN-LCP)/環(huán)氧樹(shù)脂復(fù)合材料

不同粒徑氮化硼填充環(huán)氧樹(shù)脂/玻璃纖維絕緣導(dǎo)熱復(fù)合材料

氮化硼球形納米粒子

石英纖維表面氮化硼涂層

氮化硼氧化鋯復(fù)合材料

立方氮化硼聚晶材料

氮化硼粒子增強(qiáng)氰酸酯樹(shù)脂基復(fù)合材料

氣相沉積立方氮化硼薄膜

鋯剛玉莫來(lái)石—氮化硼系復(fù)合材料

控制自發(fā)成核生長(zhǎng)大顆粒立方氮化硼晶體

纖鋅礦型氮化硼

氮化硼基復(fù)合陶瓷

氮化硼-硅橡膠復(fù)合導(dǎo)熱材料

爆轟波直接合成致密相氮化硼

氮化鋁-氮化硼復(fù)合陶瓷

Ni-P-SiC包覆立方氮化硼

Si3N4-Ni系結(jié)合劑聚晶立方氮化硼(PcBN)

立方氮化硼表面鍍Ti（cBN）

**氮化硼/環(huán)氧樹(shù)脂復(fù)合材料

氮化硼陶瓷纖維

氮化硼包裹的立方氧化鋯納米顆粒

氮化硼包裹的氧化鉿納米線

六方氮化硼包裹鈷鎳合金材料

六方氮化硼包裹納米銅顆粒

氮化硼包裹石墨烯

鋁-玻璃涂覆立方氮化硼

立方氮化硼(cBN)表面包裹SiO2

鈷/六方氮化硼復(fù)合核殼結(jié)構(gòu)

Co/h-BN，Ni/h-BN，Cu/h-BN復(fù)合材料

超薄殼層氮化硼納米空心球

BNFe/環(huán)氧樹(shù)脂磁場(chǎng)取向復(fù)合材料

剛石表面涂覆玻璃涂覆立方氮化硼鍍鈦復(fù)合結(jié)構(gòu)

zl 04.01
