氮化硼包覆鐵鎳合金及其表征（BN）

氮化硼包覆鐵鎳合金

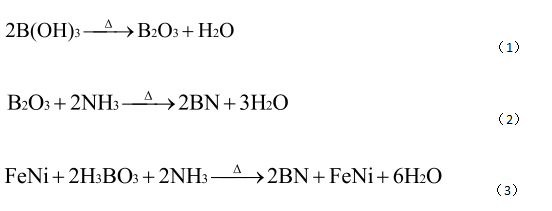

利用液相還原法制備FexNi1-x前驅(qū)體，然后加入適量的H3BO3進行研磨，在管式爐內(nèi)NH3氣氛下煅燒2 h，即可得到氮化硼包覆鐵鎳納米核殼粒子(FexNi1-x-/BN)。其反應(yīng)原理如下所示，其中公式（1）是硼酸在高溫下的熱分解反應(yīng)，公式(2)為BN的生成反應(yīng)。核殼粒子的整體合成原理可以用(3）表示。

包覆后的核殼粒子的結(jié)構(gòu)表征

圖1為NH;氣氛下900℃煅燒2 h制備的Fe0.2Ni0.8/BN粒子的室溫XRD譜圖。從圖中可以看出,樣品在2θ=26.46°、41.84°左右出現(xiàn)較弱的衍射峰，與h-BN的(002)晶面和（100）晶面相對應(yīng)，由此可證明h-BN 在核殼材料中初步形成。除此之外，在2θ=44.40°、51.68°和76.12°出現(xiàn)相對較強的衍射峰，分別對應(yīng)于FeNi 合金的(111)晶面、(200）晶面和（220）晶面，這表明退火后所制備的產(chǎn)物為Fe0.2Ni0.8//BN納米粒子。在整個圖譜中并沒有金屬氧化物等雜質(zhì)峰的出現(xiàn)，故而樣品的純度很高。為了

進一步證明h-BN的存在，對Fe0.2Ni0.8/BN和純的h-BN(工藝條件相同）進行FT-IR測試，測試結(jié)果如圖2所示，從圖中可以看出兩組樣品均在3451 cm-1、1383 cm-1和785 cm-1左右出現(xiàn)吸收峰，分別對應(yīng)O-H鍵的特征峰以及sp2雜化的B-N伸縮振動和非平面的B-N-B彎曲振動，這一測試結(jié)果進一步驗證h-BN的存在，O-H鍵的特征峰來自于樣品表面所吸附空氣中的水蒸氣。值得注意的是，與純的h-BN相比，核殼粒子中 B-N鍵、B-N-B鍵的的振動峰相對強度明顯減弱，這可能與合金前驅(qū)體的加入以及h-BN涂層的形成有關(guān)。除此之外，h-BN在1650 cm'和 1080 cm'左右出現(xiàn)兩個吸收峰，分別對應(yīng)C=O、C-O鍵的伸縮振動，這表明h-BN樣品中存在著C、О等雜質(zhì)，這一結(jié)果與h-BN的EDS檢測相一致。

將硼酸和合金前驅(qū)體的混合物在NH;氣氛下分別加熱到800 ℃、 900 ℃和1050℃，然后保溫2h即可得到不同退火溫度下的Fe0.2Ni0.8/BN。圖3為在不同退火溫度下合成的Fe0.2Ni0.8/BN納米粒子的室溫XRD譜圖。從圖可以看出，三組樣品均在2θ=44.21°、51.59°和75.72°左右出現(xiàn)相對較強的衍射峰,這與FeNi合金的(111)、(200）和（220）晶面一一對應(yīng)。除此之外，在2θ=26.54°和41.66°左右出現(xiàn)較弱的衍射峰，分別對應(yīng) h-BN的（002）晶面和（100）晶面。隨著退火溫度的升高，h-BN和FeNi合金的衍射峰強度逐漸增強，說明樣品的晶體結(jié)構(gòu)越來越完善，顆粒尺寸越來越大。與純的Fe0.2Ni0.8合金相比，核殼粒子中鐵鎳特征峰峰形整體向右移動，根據(jù)布拉格方程:

nλ為定值，d值的減小必然導(dǎo)致θ的增大，因此，晶胞體積收縮是導(dǎo)致峰值右移的根本原因，這可能與h-BN涂層的形成有關(guān)。

西安齊岳生物科技有限公司提供各種多孔材料、石墨烯、鈣鈦礦、量子點、納米顆粒、空穴傳輸材料、納米晶、化學(xué)試劑、光電化學(xué)品、有機光電和半導(dǎo)體材料、材料中間體、酶制劑、酶底物、定制類納米管、定制氮化物等一系列產(chǎn)品。

供應(yīng)相關(guān)定制產(chǎn)品：

鈷/六方氮化硼復(fù)合核殼結(jié)構(gòu)

Co/h-BN，Ni/h-BN，Cu/h-BN復(fù)合材料

超薄殼層氮化硼納米空心球

BNFe/環(huán)氧樹脂磁場取向復(fù)合材料

剛石表面涂覆玻璃涂覆立方氮化硼鍍鈦復(fù)合結(jié)構(gòu)

納米碳包裹氮化硼復(fù)合粉體

石墨烯/氮化硼三維結(jié)構(gòu)協(xié)同增強聚酰胺復(fù)合材料

銅納米顆粒/六方氮化硼核殼結(jié)構(gòu)

基于磨粒團簇和石墨烯的多孔立方氮化硼

氮化硼金屬納米復(fù)合材料

聚丙烯/氮化硼導(dǎo)熱復(fù)合材料

含氮化硼/多相變點微膠囊導(dǎo)熱硅脂

聚苯乙烯/氮化硼絕緣導(dǎo)熱復(fù)合材料

塞隆SiAlON/立方氮化硼cBN陶瓷復(fù)合材料

鐵顆粒周期性填充的竹節(jié)狀氮化硼納米管

納米氮化硼（BN）包覆的Al2O3復(fù)合粉

銅納米線填充氮化硼納米管

氮化硼修飾導(dǎo)熱復(fù)合材料和碳纖維氮化硼涂層

六方氮化硼修飾石墨化氮化碳復(fù)合光催化劑

六方氮化硼(h-BN)修飾玻碳電極(GCE-BN)

聚多巴胺修飾六方氮化硼

低維氮化硼納米材料

氮化硼/聚酰亞胺薄膜

貽貝仿生修飾氮化硼/石墨烯微片環(huán)氧導(dǎo)熱絕緣材料

氮化硼接枝改性環(huán)氧丙烯酸樹脂絕緣材料

六方氮化硼微約束丙烯酸酯膠乳納米復(fù)合材料

垂直取向氮化硼/高聚物絕緣導(dǎo)熱材料

超臨界CO2輔助功能化修飾氮化硼

過渡金屬摻雜的扶手椅型氮化硼納米帶

多巴胺修飾氮化硼

改性氮化硼納米片

納米金剛石修飾氮化硼高柔性高導(dǎo)熱復(fù)合薄膜

高導(dǎo)熱聚多巴胺修飾氮化硼/聚酰亞胺復(fù)合材料(BN@PDA/PI)

抗擊穿型環(huán)氧樹脂-氮化硼復(fù)合材料

銀納米粒子修飾六方氮化硼/芳綸納米纖維導(dǎo)熱復(fù)合材料

金屬鋁包覆立方氮化硼

表兒茶素修飾氮化硼

氯化銀修飾氮化硼復(fù)合光催化劑

功能化納米片氮化硼/環(huán)氧樹脂復(fù)合材料

石墨相氮化硼納米圓片

立方氮化硼粉體的表面改性修飾

水溶性六方氮化硼納米片(BNNS)

多巴胺修飾的氮化硼/環(huán)氧樹脂導(dǎo)熱復(fù)合材料

茶多酚修飾氮化硼納米片分散液

氮化硼納米片原位負載納米氧化硅雜化填料

zl 03.31
