一維非晶態Co-Pt合金納米線有序陣列的制備說明（含各種檢測圖譜）

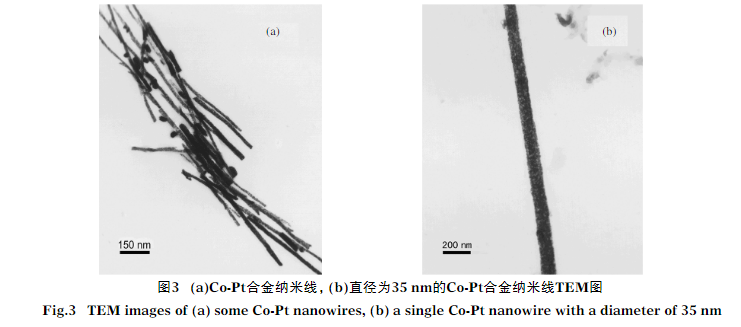

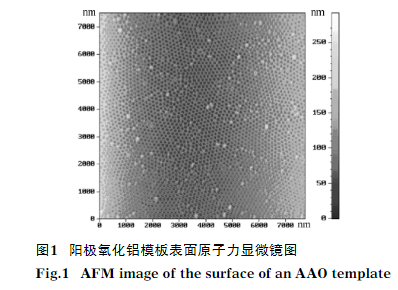

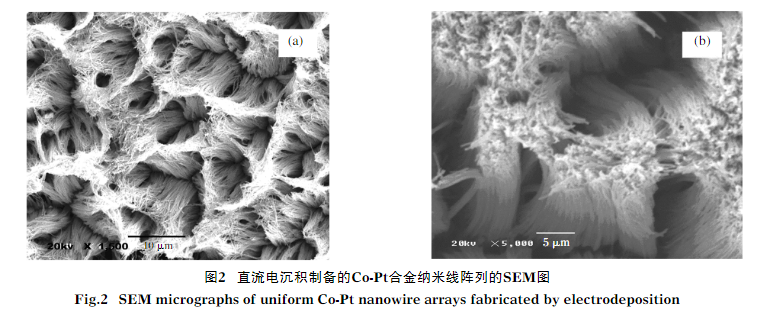

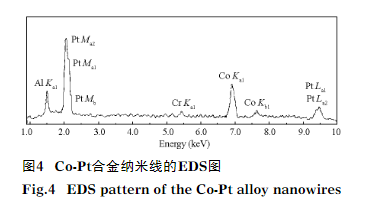

通過直流電沉積方法，以多孔陽極氧化鋁(AAO)為模板，在室溫下成功制備出一維非晶態Co-Pt合金納米線有序陣列. SEM和TEM分析表明：納米線長度均約10 μm，直徑35 nm；納米線在陽極氧化鋁模板孔內互相平行. XRD結果表明，制備的納米線為非晶態結構，經過700 ℃退火處理后則轉變為面心立方(FCC)多晶結構.

采用VSM(振動樣品磁強計)對退火處理前后樣品的矯頑力和剩磁比進行研究，結果表明：當外加磁場與納米線平行時，非晶態Co-Pt合金納米線的矯頑力高達1700 Oe，剩磁比為0.83，表現出明顯的垂直磁各向異性；而退火處理則使其的磁學性質消失. 退火前后不同的磁學性質源于其不同的微觀結構. 非晶態的Co-Pt合金納米線由于無磁晶各向異性競爭，進而使得由納米線一維形態引起的形狀各向異性起主導作用，使其顯示了很好的垂直磁各向異性；而多晶樣品由于磁晶各向異性與形狀各向異性競爭，導致矯頑力和剩磁比迅速降低.

結論：

通過直流電沉積法在多孔陽極氧化鋁模板中成功制備出非晶態結構Co-Pt合金納米線陣列.磁學性質測試表明，由于樣品為非晶態結構,形狀各向異性起主導作用，因而具有明顯的垂直磁各向異.性,和高達1700 Oc的矯頑力.退火處理使樣品結晶化為面心立方的多晶結構，的磁學性質隨著樣品的結晶化而消失.

溫馨提醒：僅供科研，不能用于人體實驗（zhn2021.03.03）
