傳統的PEG-PCL兩親性嵌段聚合物的載藥率和包封率均比較低，而卟啉（Porphyrin）分子由于是一種大環結構化合物，其可以和疏水**之間通過共軛效應而形成靜電引力, 因此,我們選用卟啉分子對傳統的PEG-PCL聚合物進行修飾,合成出了 PEG 113 -PCL 46 -卟啉兩親性嵌段聚合物.

1.PEG-PCL嵌段聚合物的合成

將2g（0.4mmol）PEG、1.62g（0.004mmol）Sn（Oct）2和攪拌子放入干燥的燒瓶中，加入甲苯同時升高溫度并回流2h，減壓除去溶劑甲苯，最后加入2.48g（21.8mmol）己內酯，120℃下反應24h。產物由CH2Cl2溶解，在冰凍乙醚中沉淀、過濾并烘干，得到4.30g聚合物，

 2.末端為羧基的卟啉（TPPCOOH）的合成:

TPPCOOH是通過單羥基四苯基卟啉（TPP-prolong-OH）與丁二酸酐的酯化反應得到。0.4g（0.56mmol）TPP-prolong-OH、0.084g（0.84mmol）丁二酸酐、0.0068g（0.056mmol）DMAP溶解在四氫呋喃當中，室溫反應24h，反應完成后加水淬滅，產物經過水洗以及萃取，最后通過硅膠柱進一步提純（洗脫劑：V（乙酸乙酯）∶V（石油醚）=5∶1），得0.21gTPPCOOH，

3.末端含有卟啉的兩親性聚合物（PEG113-PCL46-卟啉）的合成:

PEG113-PCL46-卟啉的合成是通過PEG113-PCL46與TPPCOOH之間的酯化反應得到。**將1.0g（0.090mmol）PEG113-PCL46、0.15g（0.18mmol）TPPCOOH和0.02g（0.18mmol）DMAP溶解在干燥的四氫呋喃中，然后冰浴下加入四氫呋喃溶解的0.036g（0.18mmol）DCC。氮氣保護下，25℃反應24h。反應產物濃縮并且在冰凍的乙醚當中沉淀3次，得到0.52g產物，

PEG113-PCL46-卟啉的合成以及表征

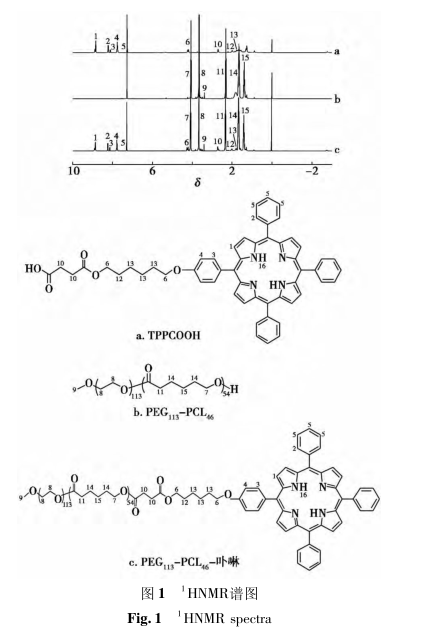

采用1HNMＲ和GPC對合成得到的樣品進行了一系列的表征。圖1為每步合成

樣品的1HNMＲ譜圖，

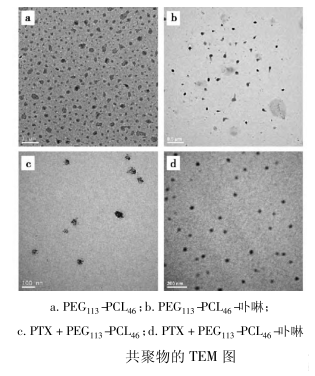

PEG113-PCL46-卟啉的的TEM圖

西安齊岳生物提供金屬卟啉配合物，金屬卟啉納米晶、納米棒，納米薄膜材料及卟啉MOF,COF,HOF的配體材料，相關產品展示如下：

脯氨酸修飾的卟啉化合物

繞丹寧修飾卟啉

二乙撐三胺五乙酸釓修飾卟啉配合物

二茂鐵修飾卟啉

咪唑修飾卟啉化合物

卟啉和酞菁修飾的單壁碳納米管

麥芽糖修飾卟啉酞菁化合物

冠醚修飾的卟啉

金屬卟啉修飾的冠醚大分子

(Cu,Mn,Ni)的卟啉配體對Zr基二維MOFs納米片(Zr-BTB)進行修飾

卟啉修飾碳納米管

對-四-磺酸基卟啉合鐵(Ⅲ)(FeTPPS)修飾陰離子交換樹脂D-261

對-四-磺酸基苯基卟啉合錳(Ⅲ)(MnTPPS)修飾陰離子交換樹脂D-261

以及咪唑軸向配位對-四-磺酸基苯基卟啉合鐵(Ⅲ)修飾陰離子交換樹脂D-261

水溶性金屬卟啉修飾的陰離子交換樹脂

5,10,15,20-四(2-噻吩基)金屬卟啉修飾TiO2光催化劑

鈷卟啉修飾二氧化鈦CoTTP-TiO2

銅卟啉修飾二氧化鈦ZnTTP-TiO2

鋅卟啉修飾二氧化鈦CuTTP-TiO2

卟啉修飾抗****

卟啉修飾殼聚糖光敏新材料

卟啉修飾酞菁類三明治型化合物

四-(對羥基苯基)鎳卟啉修飾金電極

四巰基卟啉修飾UiO66金屬有機框架納米材料

金屬卟啉修飾冠醚大分子環

卟啉修飾的碳納米管基TiO2納米復合材料(CNTsZnTHPP-TiO2)

四-磺酸基苯卟啉鈷修飾的陰離子交換樹脂

卟啉修飾末端樹枝狀聚合物

鋅卟啉修飾環糊精納米分子管道

卟啉修飾的兩親性嵌段共聚物PEG(113)-PCL(46)-卟啉

鋅卟啉修飾雙核釕卡賓烯烴復分解催化劑

氨基苯基卟啉修飾層耐鹽酸腐

四—磺酸基苯基卟啉鉆修飾陰離子交換樹脂D261(CoTPPSr)

卟啉修飾的碳納米管-納米TiO

四苯基卟啉修飾的短鏈殼聚糖,

卟啉修飾二苯并24冠8主體

聚四苯基鈷卟啉(pCoTPP)修飾金電極

錳卟啉修飾聚苯胺新材料

石墨烯錳卟啉復合材料修飾電極(GR-MnTPP/GCE)

鳥氨酸修飾氨基四苯基卟啉化合物

葡萄糖修飾卟啉化合物

β-環糊精修飾卟啉化合物

1,8-萘酰亞胺修飾卟啉化合物

卟啉修飾殼聚糖纏繞碳納米管

溫馨提示：西安齊岳生物科技有限公司供應的產品僅用于科研，不能用于人體**、**開發、和其他商業用途，如有購買方或第三方采購我公司的產品用于**、**開發或商業用途，購買方或第三方將承擔所有法律責任，我公司也將追究其法律責任。
