聚多巴胺（PDA）修飾的載欖香烯（ELE）介孔二氧化硅納米粒（D/MSN-ELE）的制備研究

介孔二氧化硅納米（mesoporous silica nanoparticles，MSN）材料是一種新型無機材料，具有較大的比表面積和孔容積，載藥量較脂質體、膠束等納米載體高，表面富含硅羥基易于修飾^[11]。具有環境響應性（包括光敏、溫敏和pH敏感等）的MSN可以通過病灶微環境刺激載體而實現靶向釋放，考慮到部位的酸性（pH5.5～6.5）比正常組織（pH 7.4）強，構建ELE pH響應遞藥系統對于提高靶向性具有重要意義。

制備聚多巴胺（PDA）修飾的載欖香烯（ELE）介孔二氧化硅納米粒（D/MSN-ELE），并對其進行工藝優化、質量評價、體外釋放、體外抗活性及促進細胞凋亡能力研究。

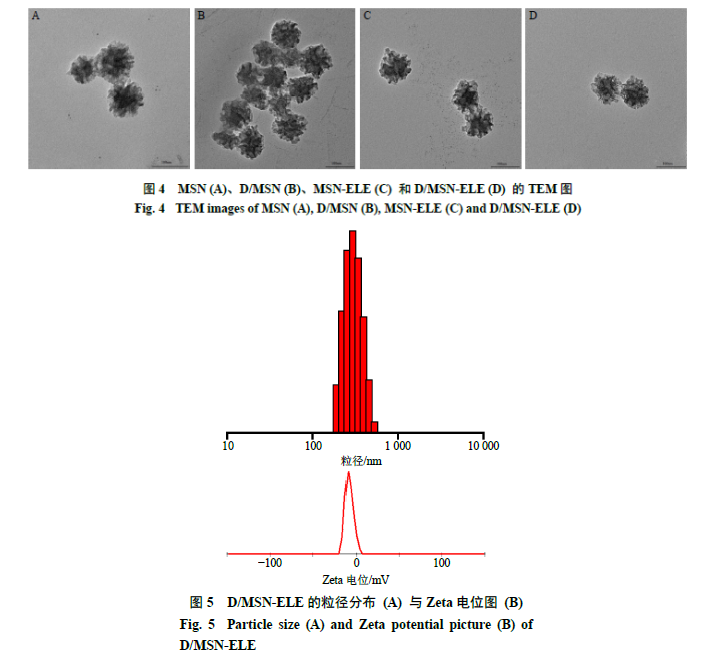

方法：通過溶液吸附法制備載欖香烯介孔二氧化硅納米粒（MSN-ELE），聚合法制備聚多巴胺修飾的介孔二氧化硅納米粒（D/MSN）和D/MSN-ELE，應用透射電子顯微鏡表征不同納米粒的形態，熱重分析計算PDA接枝率，HPLC法評價D/MSN-ELE載藥量和包封率，透析袋法考察D/MSN-ELE的體外釋放特性。采用MTT染色法，分析不同納米粒對人胚胎成纖維HELF細胞和人非小細胞肺**A549細胞的細胞毒性。采用流式細胞儀檢測D/MSN-ELE活性氧水平和線粒體膜電位水平。結果 較優制備工藝為與載體比例6∶1，溫度為50 ℃，時間為8 h，此工藝條件下制備的D/MSN-ELE分布均一，粒徑為（288.70±3.88）nm。其平均載藥量和包封率分別為（11.58±0.73）%和（59.82±0.57）%。體外釋藥具有pH值響應性，累積釋藥量隨pH值減小而增大。ELE、MSN-ELE和D/MSN-ELE對A549細胞的半數濃度分別為91.29、27.56、6.02 μg/mL。活性氧及線粒體膜電位檢測結果進一步表明D/MSN-ELE能促進細胞凋亡。

結論：優選工藝下的D/MSN-ELE具有較高的載藥量、pH值響應性釋放和大幅增強的抗活性及促進細胞凋亡能力，為基于MSN的ELE靶向遞送提供了進一步的實驗基礎。

相關產品：

空心的表面摻雜錳介孔硅Mn-HMSNs

AIE功能化的介孔硅納米材料中空介孔二氧化硅納米粒子(HMSNs)

聚多巴胺(PDA)包覆的中空介孔硅納米顆粒(HMSNs)

中空/實心介孔二氧化硅納米粒HMSNs

SPC@HMSNs的表面包覆一層聚丙烯酸PAA

(SPC@HMSNs-PAA)

HMSNs@CTAB

HMSNs-SH 巰基功能化介孔硅

HMSNs-NH2氨基修飾介孔硅

HMSNs-Br 溴修飾介孔硅

蛋黃-殼結構UCNPs上轉換納米顆粒

星形和球形Au@SiO2-PGEA納米復合物

星形和球形Au@SiO2納米粒子

球形和星形Au@SiO2?PGEA/pDNA

氧化鐵組裝的納米團簇

PAA和NaYF4納米復合物

C?Fe3O4量子點

Fe3O4?PFODBT納米復合物

PEI功能化納米線

Ag/SiO2 NPs納米粒子

Au NR2@SiO2  二氧化硅包納米金棒

Au NR2@SiO2-QDS(ASQ)量子點-二氧化硅包納米金棒復合材料

ASQ-Ad-DOX納米復合物

ASQ-DOX-PGEA納米復合物

AuNR@SiO2–Ce6

MoS2-Thi-AuSiO2/DNAzyme納米復合材料

環糊精修飾Sio2

β-環糊精修飾氧化硅復合材料

環糊精修飾四氧化三鐵納米粒子

環糊精改性SiO2二氧化硅納米微球

MOF-5@SiO2@Fe3O4磁性納米粒

Pd/SiO2@ZIF-8核/殼結構粒子

水溶性SiO2包覆ZnO的量子點

CdSe/ZnS/SiO2多層核殼結構量子點

二氧化硅修飾石墨烯量子點SiO2@GQDs

中空二氧化硅納米顆粒

樹枝狀介孔二氧化硅納米顆粒

分支型介孔氧化硅納米顆粒

熒光標記樹枝狀介孔二氧化硅納米顆粒，PEI正電荷修飾樹枝狀介孔硅納米顆粒

氨基羧基修飾樹枝狀介孔硅顆粒

有機硅烷偶聯二氧化硅納米顆粒

聚合物包裹納米二氧化硅粒子

聚丙烯酸丁酯修飾的納米二氧化硅

聚苯乙烯修飾氧化硅納米顆粒，PS修飾二氧化硅納米顆粒，PS包裹氧化硅納米顆粒

聚甲基丙烯酸甲酯包裹二氧化硅顆粒

聚乙烯基吡咯烷酮修飾二氧化硅顆粒

PEI修飾二氧化硅納米顆粒

聚丙烯酸丁酯PBA修飾介孔二氧化硅

PMMA修飾介孔二氧化硅納米顆粒

溫敏聚合物N-異丙基丙烯酰胺（PNIPAM）修飾介孔硅顆粒

聚甲基丙烯酸N,N-二甲基氨基乙酯（PDMAEMA）修飾介孔硅納米顆粒

嵌段共聚物修飾介孔二氧化硅納米顆粒

Pst-b-PBA修飾介孔二氧化硅

PMMA-b-PBA修飾介孔硅納米顆粒

超支化聚合物修飾介孔二氧化硅顆粒

以上資料來自西安齊岳生物小編zhn2020.12.03

以上資料來自互聯網，如有侵權，請聯系我們進行刪除

僅用于科研
