卟啉分子通過共價鍵附在石墨烯上，形成幾種不同的異向構型，這些結構受石墨烯邊緣的局部結構和卟啉鍵合作用的影響，包括不同數量的 β 和耦合位置。當卟啉分子附著在 GNRs 上時，保持了它的磁性，這使得該系統成為一種理想的電極材料，實現了這種電子器件的實用化，能夠**地調節卟啉基分子的電子和磁性質。

  通過不同的 β 和中間連接，將**卟啉分子側附在 6zGNR 上，利用原理計算它的電子和自旋極化輸運特性。與原始的 zGNRs 相比，porphine/6zGNRs 表現了所有耦合的 FM 基態。

  在此實驗過程中我們發現1.卟啉與 6zGNR 的雜化干擾了石墨烯晶格對稱性，導致自旋挫折，2.卟啉分子在傳輸函數中引入了 Fano 反共振，其能量位置取決于耦合的類型。同時，我們還探討了柵電壓下，這些 Fano 反共振的相關性，目的是控制零偏壓下的自旋極化輸運。結果表明，該自旋濾波器的自旋極化率接近98%。在低偏壓下，由卟啉分子誘導的 Fano 反共振，顯示出負微分電阻現象。隨著電壓的升高，自旋電流急劇增加。

圖文導讀：

圖1 (a) 雙電極器件示意圖，其中卟啉分子附著在 6zGNR 上，β-(紅色圓)和 meso -(粉紅色圓)位置表明兩個主要耦合點。(b) β-,β- (M1), (c) β-,β- (M2), (d) β-, meso-,β- (M3) 和 (e)β-,β-, meso-,β- (M4) 卟啉分子連接的示意圖。M1 和 M2 的結構因卟啉環中間H原子的排列而不同。A 和 B 代表納米帶中，不同的 A/B 亞晶格碳原子，其數(1，.，11)代表了卟啉上的原子。H 原子的顏色是白色，N 原子的顏色是藍色，C 原子的顏色是黑色。

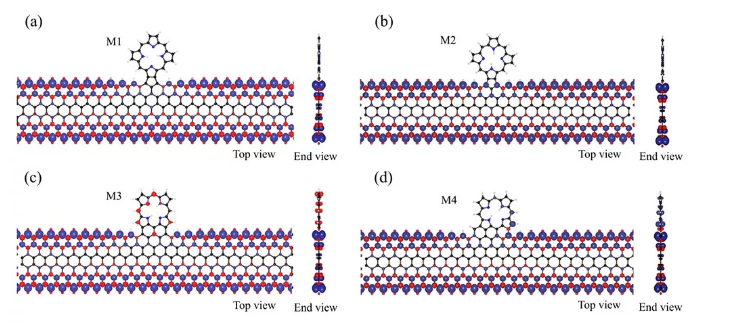

圖2 (a-d) M1、M2、M3 和 M4 的自旋密度等值圖。注意，不同的耦合改變了卟啉分子中磁有序和強度值。藍色和紅色對應于自旋向上和自旋向下。

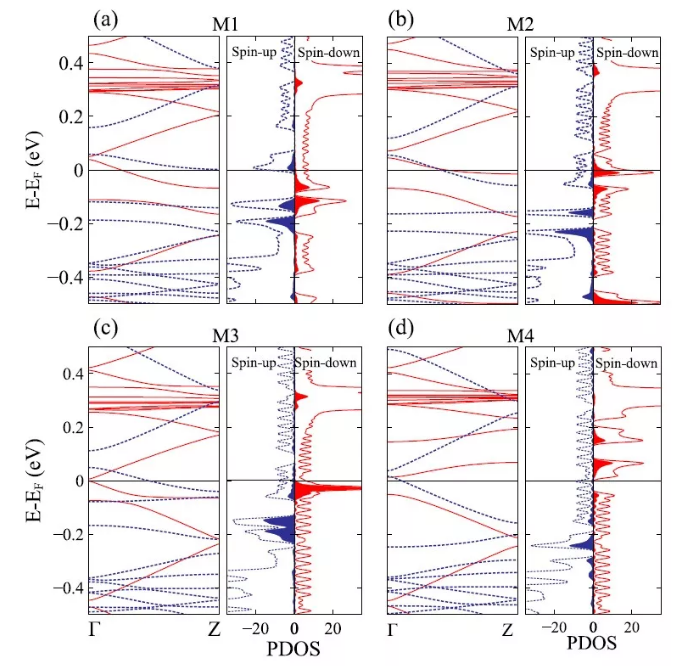

圖3 (a-d)分別用于 M1、M2、M3 和 M4 系統的自旋極化能帶結構(左圖)和投影態密度 (PDOS) (右圖)。Porphine 對每個系統的作用，對應于 PDOS 中的陰影區域。虛線/實線表示自旋向上/向下。

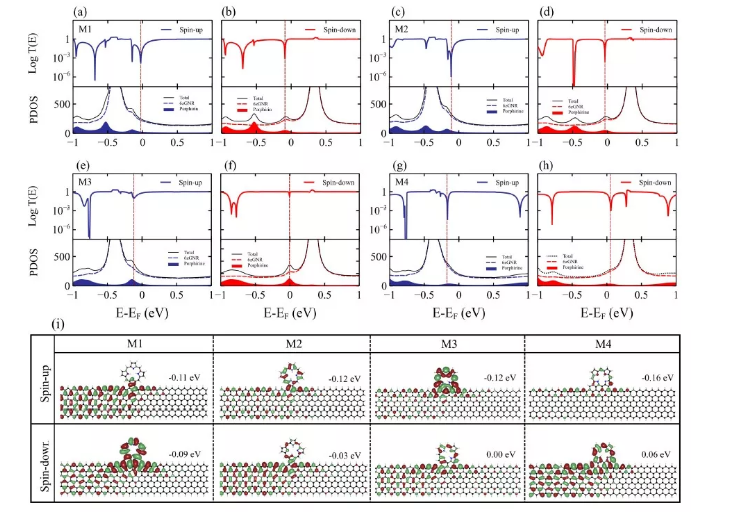

圖4 器件中 6zGNR 和 porphirin 分子處的自旋極化透射譜(頂板)和投影態密度 (PDOS)：(a，b)M1，(c，d)M2，(e，f)M3 和 (g，h)M4。(i) EF 周圍選定負峰對應的散射態波函數。藍色/紅色曲線對應于自旋向上/自旋-向下。

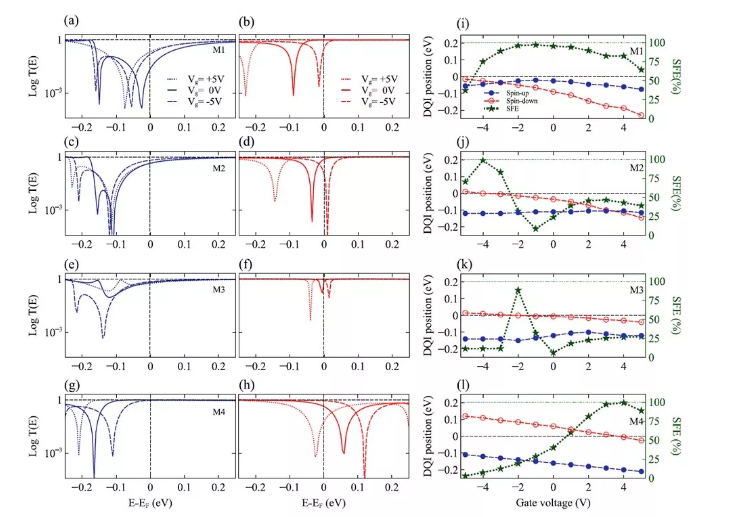

圖5  (a,b)M1，(c,d)M2，(e,f)M3 和 (g,h)M4 系統在柵電壓作用下的自旋極化透射譜。(i-l)Fano 反共振能量的位置，以及自旋濾波器效率 (SFE) 與柵電壓 (Vg) 的函數關系。藍/紅線對應于自旋向上/自旋-向下。

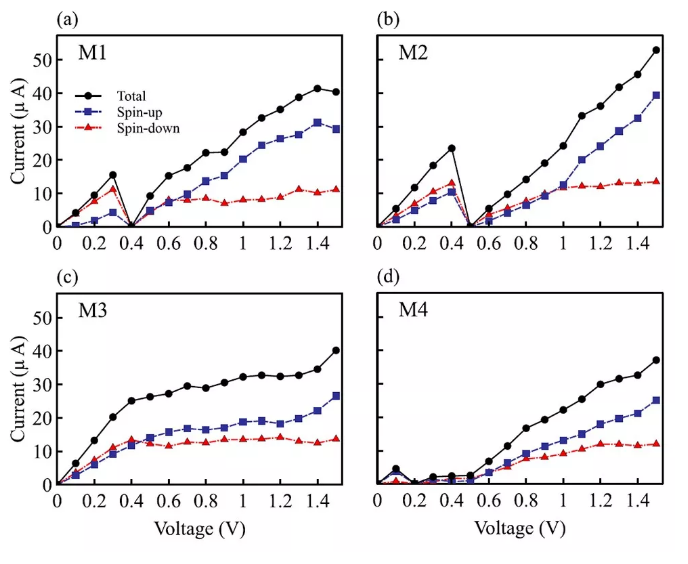

圖6  (a)M1，(b)M2，(c)M3 和 (d)M4 連接的自旋極化 I-V 特性。藍線和紅線分別表示自旋向上和自旋向下。

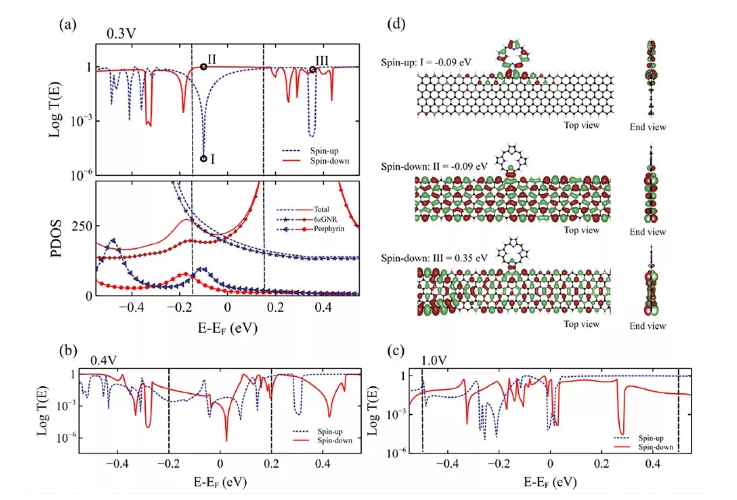

圖7 (a，b和c)在 V=0.3，0.4和1.0V下，M1系統的自旋極化透射譜。(d)，在偏壓范圍內，透射譜上 (I和II) 和偏壓外V=0.3V時 (Iii) 的散射態。垂直虛線表示偏壓大小。虛線藍色(實心紅)線對應自旋朝上(自旋朝下)。
